Soldadura del Kilomux MIDI escudo para Arduino (2 / 12 paso)

Paso 2: Componentes

Los componentes son todos los elementos soldaremos al PCB del Kilomux. Cada uno cumple una función específica y su quilómetro soldadura es esencial para el buen funcionamiento de la placa.

Si adquiriste un Kilomux en Kit de soldadura, tu paquete debe incluir los siguientes componentes:

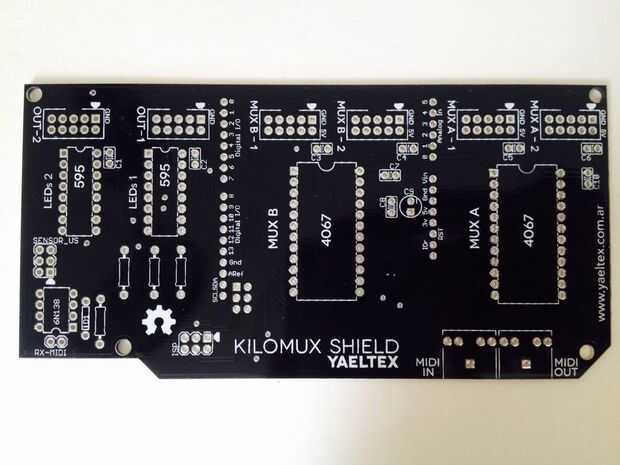

  • x1 Kilomux PCB

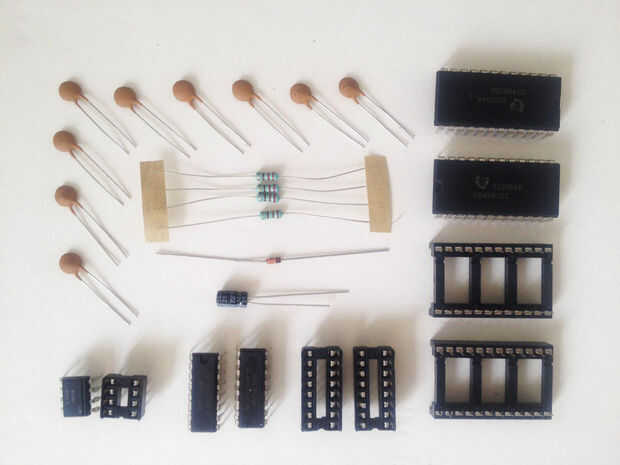

  • x9 condensador cerámico 104 (pequeños)
  • x1 condensador electrolítico 10uf
  • x4 de resistencia 220 ohmios
  • x1 diodo rápido
  • x2 el de párr de zócalo DIP de 24 patas CD4067
  • x2 CD4067
  • x2 zócalo DIP de 16 patas para el 74hc595
  • x2 74hc595
  • x1 zócalo DIP de 8 patas para el optocoplador 6N138
  • x1 optocoplador 6N138

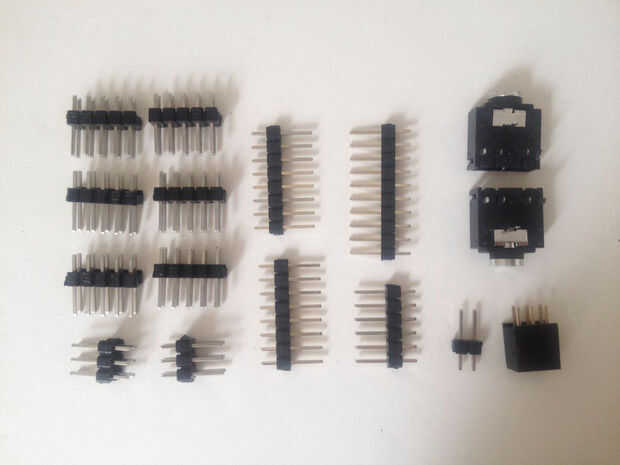

  • x1 ficha de pines hembra de 2 x 3
  • x2 fichas de pines macho 2 x 3
  • x1 ficha de pines macho 1 x 2 (con puente)
  • x6 ficha de pines macho 2 x 5
  • x2 ficha de pines macho 1 x 8
  • x1 ficha de pines macho 1 x 10
  • x1 ficha de pines macho 1 x 6
  • x2 ficha de miniconector
