Paso 5: Soldadura de zócalos
Los zócalos Chávez para que no tengamos soldar directamente algunos componentes al PCB. Usarlos tiene dos ventajas principales: evitamos calentar el componente al soldarlo a la placa y nos permite cambiarlo fácilmente en caso de se danés.

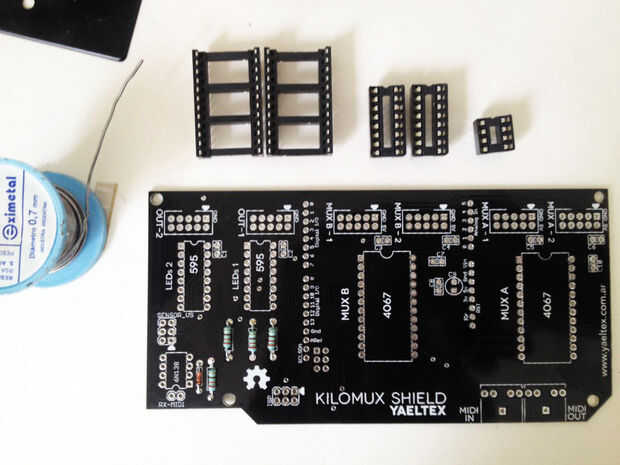

En este caso los usaremos para los 74hc595, los CD4067 y el optocoplador 6N138.
- Verificación ninguna de las patas de los zócalos esté torcida, doblada o partida. En caso de encuentres alguna pata doblada, no te preocupes. Enderézala con máxima unidad para que no se parta.

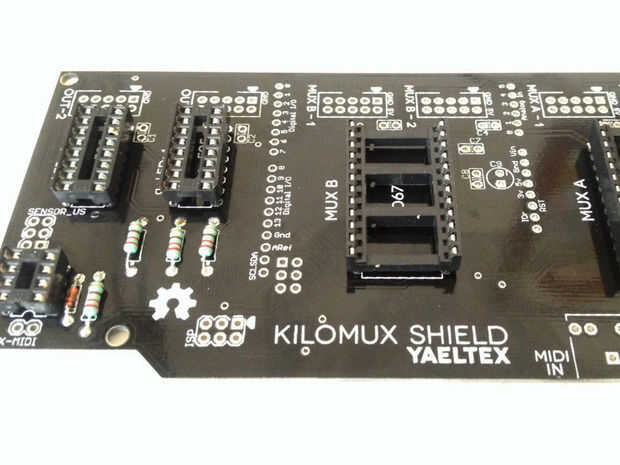

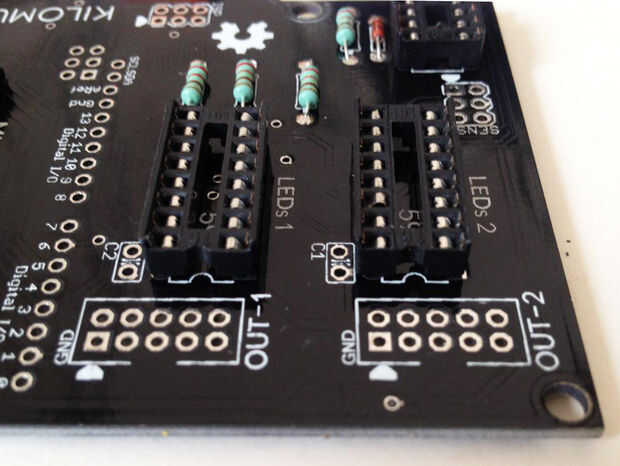

- Coloca cada zócalo en su lugar. Si bien el sentido es indistinto (ya electrónicamente lo único estamos haciendo es un puente entre cada contacto del PCB y cada pata de nuestro integrado), los integrados sí tienen un sentido. Algunos zócalos tienen, como ayuda visual para la colocación posterior del integrado, una marca en uno de sus lados. Haz esa marca coincida con la marca del PCB para evitar confundirte luego.

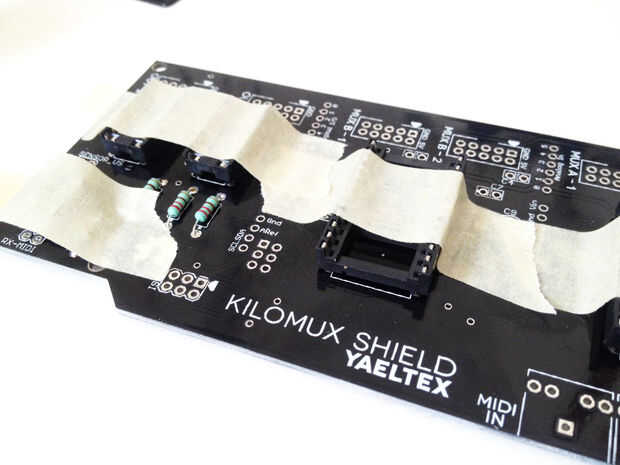

- En mi caso, utilicé la cinta para evitar al dar vuelta la placa, se caigan todos los zócalos.

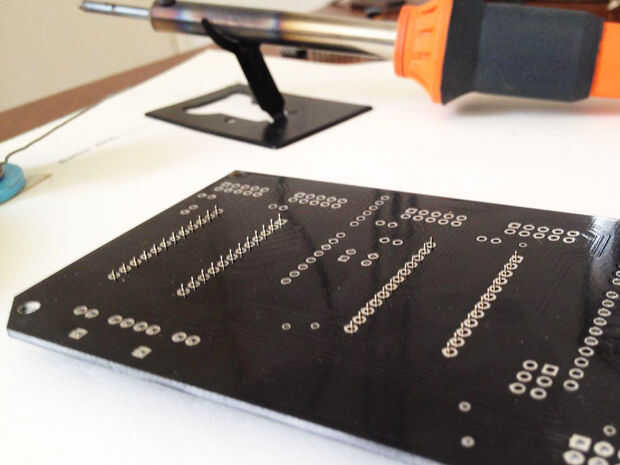

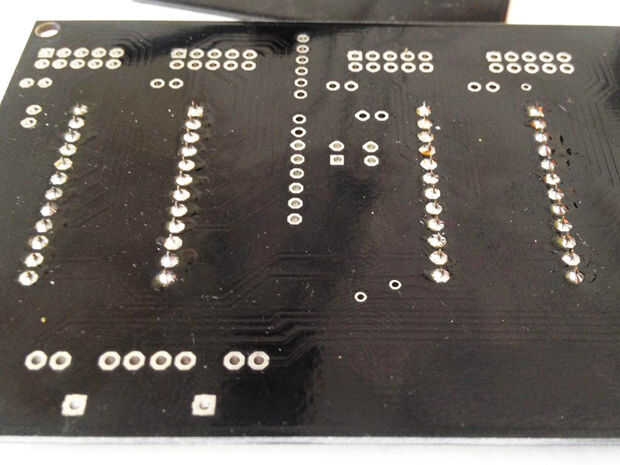

- Da vuelta la placa y presiónala para hacer los zócalos queden totalmente pegados a la placa. Si quedan levantados, podemos dañar la unión al hacer fuerza para colocar el integrado en el zócalo. Al estar pegado el zócalo al PCB, la fuerza hagamos no descarga sobre la soldadura, si no sobre la placa.
- IMPORTANTE: No coloques los integrados en los zócalos hasta el final de todo el tutorial.
