Soldadura no pedal soporte generador (1 / 13 paso)

Paso 1: Piezas necesarias

Se necesita:

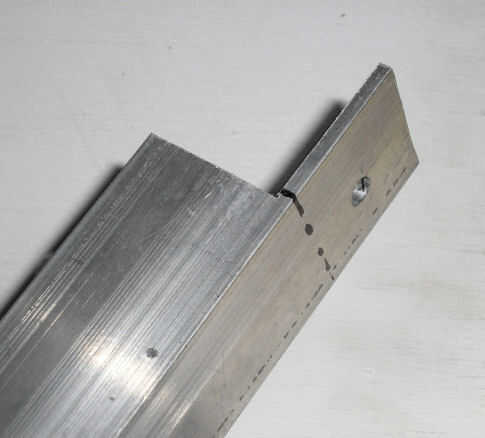

  • 30 mm x L sección de 30 x 3 mm (espesor) ángulo de aluminio (1¼ "x 1¼" x 1/8") – usar un grado grueso (3mm o superior). Acero también podría ser utilizado (y es generalmente más fácil de encontrar gratis), pero teníamos aluminio disponible y es ligero para llevar a los eventos. (Prueba www.aluminiumwarehouse.co.uk).
  • 25 x 25 mm (1 "X 1") acero – esto es muy frecuente como vieja escuela mesa rectangulares. Sólo se requiere una longitud pequeña (50mm).
  • 6, 8 y 10 mm y tuercas y arandelas, la estructura principal se lleva a cabo junto con éstos. Tuercas y tornillos de acero inoxidable junto con los pernos y tuercas de seguridad, que deben velar por que queden libre de corrosión permanecer firmemente incluso con vibración a largo plazo.
  • 34 x 6mm largo 20mm pernos con tuercas de seguridad
  • 4 x 8mm 25mm de largo los tornillos con tuercas y arandelas
  • 1 x 10mm 80mm largo tornillo con 3 tuercas y arandela
  • 1 x 6mm 100mm largo del perno con la tuerca de mariposa
  • Cables de freno de bicicleta – estos deben ser gruesos 'freno' tipo cable (o utilizar una serie de engranajes cables para compartir la carga) ya que será bajo mucha tensión. Estos no es necesario ser completas, así viejos rotos pueden ser utilizados, siempre y cuando tengan alrededor de 1m de cable utilizable.
  • Madera contrachapada – aprox. 150 x 150 mm y unos 10mm de espesor.
  • Bisagras, una bisagra de puerta vieja funcionará bien
  • Rodillo – esto se puede hacer de aluminio – o de cosas diferentes por ejemplo, una rueda roller-skate.
  • Trabajo elástico grueso – cuerdas del amortiguador auxiliar o elástico para aros de tienda
  • Un generador de imán permanente – tipo MY1016 en eBay. Se trata de un motor de 24V diseñado para su uso en un scooter eléctrico. Se se gira para que funciona como un generador. Estos están disponibles de eBay a un precio de £30-40 entregado.
  • Diodo, este debe ser clasificado de más de 20A y en C.C. 50V o más.
  • Cable eléctrico – muy altas corrientes pueden fluir así uso decente, gruesa (2.5mm2 como mínimo) y trenzado (flexible) cable de cobre como los cables de alimentación principal.
  • Conectores de horquilla o encogimiento de calor y soldadura – para conectar al diodo
  • Compuesto disipador de calor – para conectar el diodo en el marco del metal

Y por último:

  • Una bicicleta – cualquier tipo va a hacer. Mejor si tiene neumáticos slick como el knobbles añadir al ruido y al calor. Usar una cruz bajo la barra bicicleta de montaña (de mujer) con un neumático trasero slick road. Esto permite llegar y apagar el generador.

Costo total
Muchas de las piezas se pueden encontrar o son bits general que serán en la mayoría de los garajes y cobertizos. Mi estimación costos para las partes si se compraban nuevos son:

  • Aluminio ángulo 3,5 m £15
  • Tuercas, pernos y arandelas alrededor 50pcs £5
  • Cables de freno de 4 £ 2
  • Pedazo pequeño de madera £0,50
  • 2 elástico elástico tienda aros £1,00
  • Generador de 1 £35
  • Bisagra 1 £1,00
  • Diodo 1 £4,00
  • Cable 5m £5,00
  • COSTO TOTAL: £70,50
