Paso 3: Construcción de un soporte para la bicicleta
Venta de bicicletas:

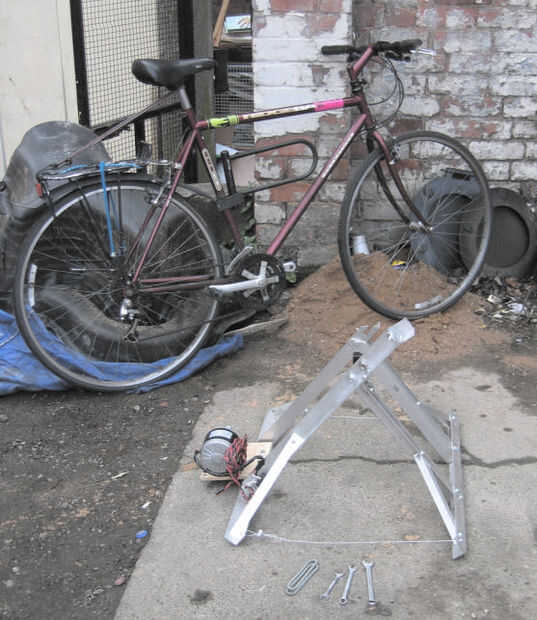

La primera parte a construir es el soporte sobre el cual se encuentra la moto. Este debe mantener la rueda trasera del suelo y ser robusto y sólido. Recuerde que las personas están recibiendo en y el generador por lo que debe ser bastante amplia para no volcar la moto y debe ser capaz de tomar el abuso de muchas personas, intentando hacia fuera-pedal mutuamente. Estoy relativamente contento con el diseño de aluminio pero parece que la versión de una acero más durable.

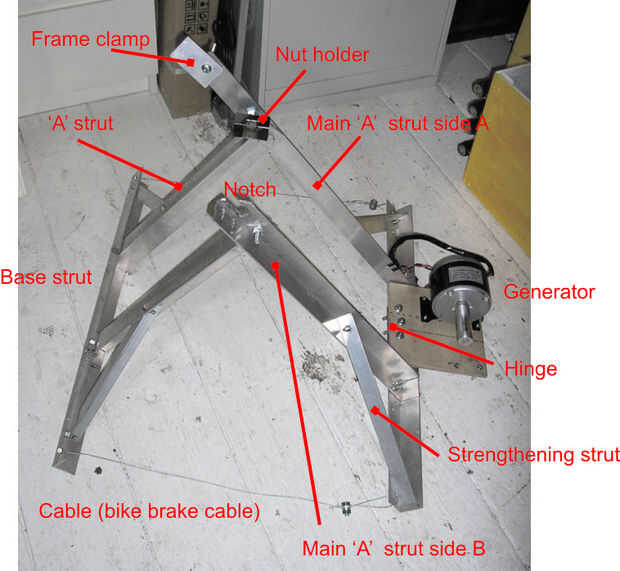

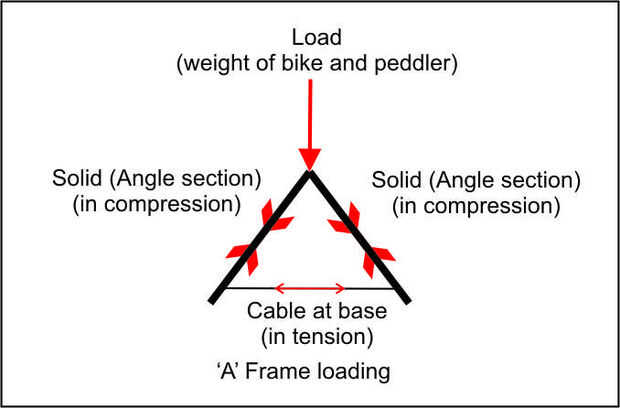

El principal concepto es una a-frame que utiliza aluminio ángulo sobre los dos puntales principales (en compresión) y un cable para asegurar que el marco no empuja aparte (bajo tensión)

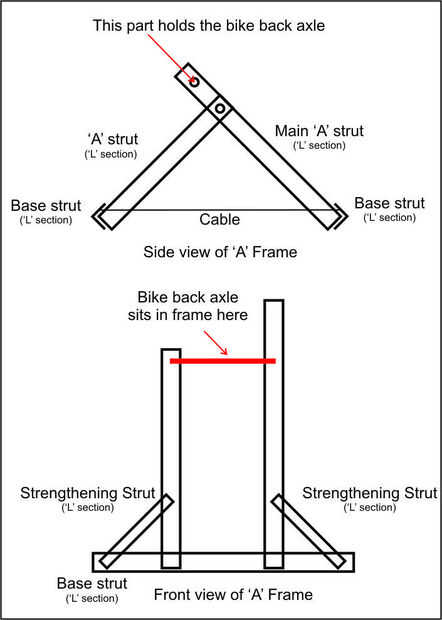

Dos de estos que Marcos de 'A' son entonces usaron (uno para cada lado de la moto). Estos se unen en la base para ampliar el soporte para proporcionar estabilidad.
En primer lugar medir y cortar secciones de ángulo de aluminio (u otros metales).
Las piezas al corte son:
Nombre cantidad longitud (mm)
Lado de puntal principal 'A' A 1 600
Lado de puntal principal 'A' B 1 500
‘A’ strut 2 450
Base Strut 2 650
Fortalecimiento de puntal * 4 300
Stand clamp 1 30
Frame clamp 1 50
* Nota: el puntal fortalecimiento podría hacerse también de la sección de L menor costo y peso hacia abajo. He utilizado 20 x 20mm. También las barras de refuerzo deberán cortarse a 45 grados en cada extremo, como se insertará en un ángulo de 45 grados.

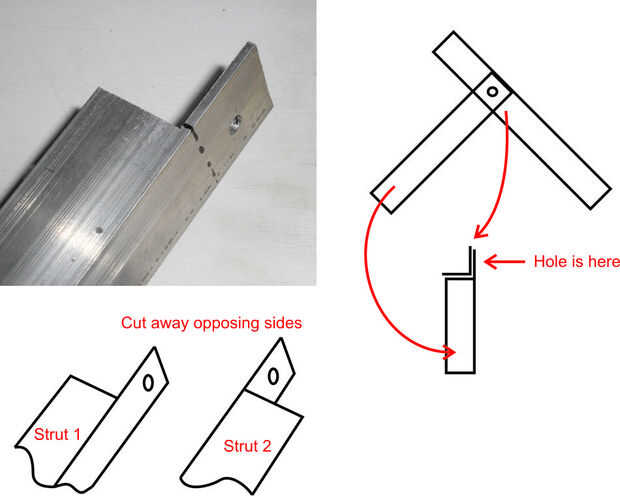

Recorte los lados de uno de los extremos de las dos piezas de puntal de 450mm 'A'. Estos se atornillan a los principales 'A' struts (uno a un lado) y otro al lado B. La sección de corte debe ser del mismo ancho que el tamaño del aluminio ángulo utilizado (en este caso 30mm). Esto permite que las dos 'A' piezas del marco encajar en un ángulo de unos 90 grados.
Corte secciones de opuestos lados de cada pieza 'A' puntal.
