Soldadura no pedal soporte generador (5 / 13 paso)

Paso 5: Haga el soporte de la tuerca

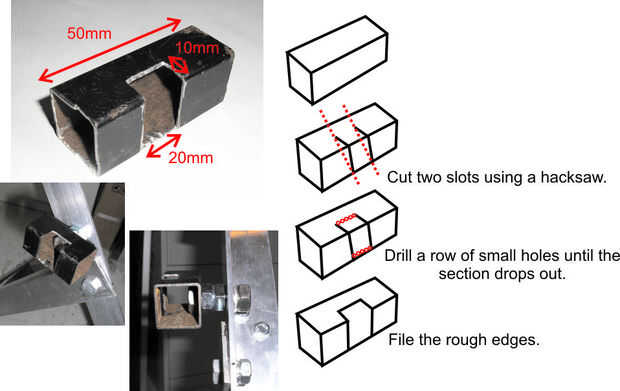

Corte una longitud pequeña de acero de la sección de caja (50mm). Esto hará que un soporte para la tuerca de la moto para el extremo opuesto del eje trasero de la bicicleta. En medio de esta corte los dos lados de la sección de caja para hacer un agujero alrededor de 20 mm de ancho. Siga el diagrama para ver las dimensiones exactas del agujero. Esto puede hacerse por el corte en ángulo con una sierra para metales.

La sección de caja se lleva a cabo en el soporte de bicicleta con un perno de 10mm. Debe ser alrededor de 40mm de largo. Perfore un orificio de 10mm en la parte posterior de la pieza de la sección de caja (ver foto). Como puede verse, se utilizan dos tuercas para espaciar hacia fuera de la sección de caja para que los engranajes y el desplazador del engranaje en la rueda trasera pueden ser acomodados.
