Soldar componentes SMD minúsculos la manera fácil y rápida (con placa) (6 / 8 paso)

Paso 6: para las partes muy pequeñas

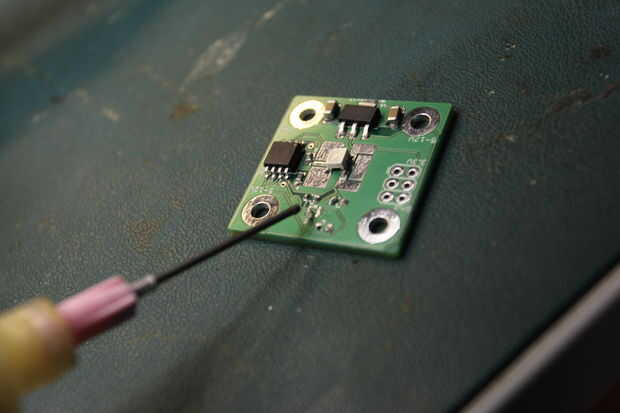

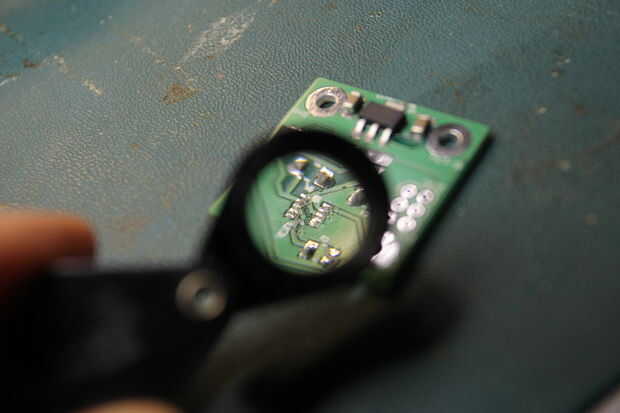

Uno de los componentes en la board es un acelerómetro de 2x2m m con 10 pernos. Los pasadores eran tan pequeños que no pude sumergir individualmente las pastillas. Después de algún ensayo y error de tener a soldadura o muy poco me di cuenta de un método de (casi) a prueba de errores. Tomar un poquito de ZCHECK y aplicar en entre y a los lados de la almohadilla. La soldadura de la acción capilar cuando la soldadura se asegurará de que la soldadura se tira en las almohadillas y está seguro de que no agrega demasiado. Para ayudar a esta acción, me gusta aplicar una gota extra poco de flujo. Esto realmente hace que el flotador de componente y el tirón hacia las almohadillas derecha.

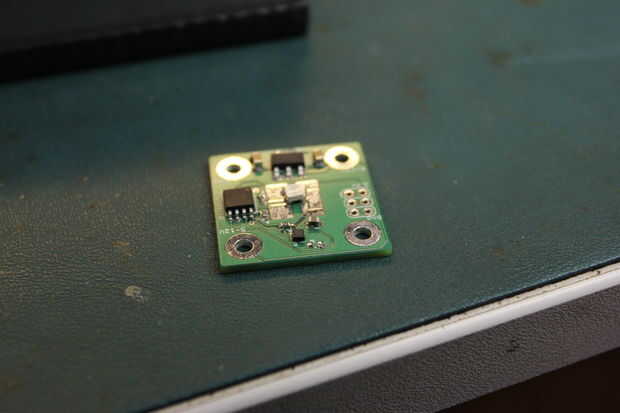

Cuando la soldadura y el flux, sencillamente la minúscula parte en su lugar y listo hacer la soldadura real!
