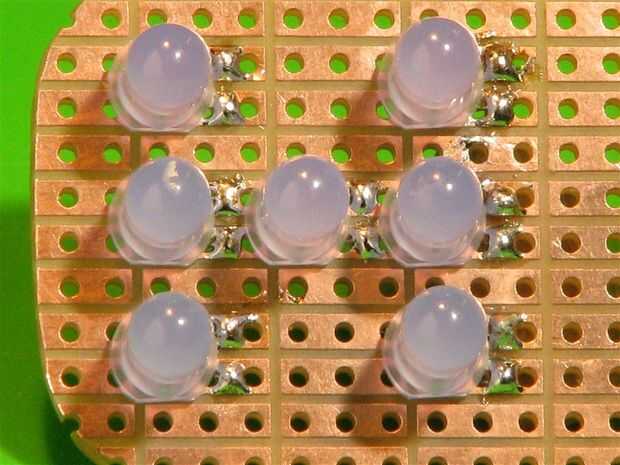

Todo lo que necesitas es un par de hilos de un cable de varias vueltas; Un cable de alimentación de un PC tiras muy bien. Colocar el LED en posición y envolver un par de vueltas de hilo de alambre alrededor de una pierna, empujando hasta el PCB con pinzas de punta de aguja o un bisturí. Introducir un extremo libre a través del agujero adyacente siguiendo la pista y corte el otro extremo. La soldadura la hebra envuelta al LED con un hierro de punta fina - ver cuadro 3.
Volcar la mesa, sujete la hebra del hilo con un dedo a lo largo de la línea de la pista y lo más cerca posible al LED, teniendo cuidado de no soldar sobre el próximo agujero a lo largo de la soldadura. Corte el extremo suelto - ver figura 4. Repita esto y el paso anterior para cualquier otro LED y la otra pierna.
Ahora tienen LEDs montados sobre el reverso del tablero y puede seguir añadiendo el resto de componentes a la derecha. Perforar el panel frontal para aceptar los LEDs usando un taladro de paso y un trozo de tablero de matriz como una guía de medición. Antes de colocar la Junta en un panel frontal de metal, asegúrese de que nada de la placa se corta hacia fuera. Hacer un separador de tarjeta perforados igual que el panel frontal y pone sobre los LEDs como aislante antes de la fijación de la PCB.
Las fotos finales muestran la construcción del proyecto real y como bien puede embalar LEDs con este método. Hay LEDs de 7 x 5mm en un cuadrado de 3/4"(2cm) que tiene componentes adicionales el resto de la placa de relleno y montarse directamente en una tapa de la caja de Altoids Smalls.
