Solderdoodle Pro 2.0: USB recargable cautín (4 / 5 paso)

Paso 4: Pro Solderdoodle Asamblea

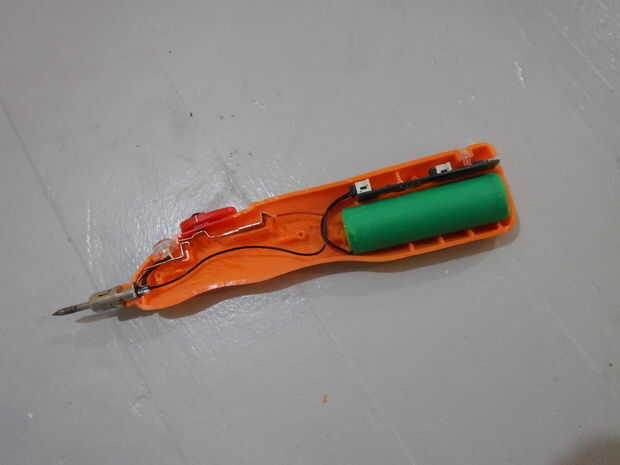

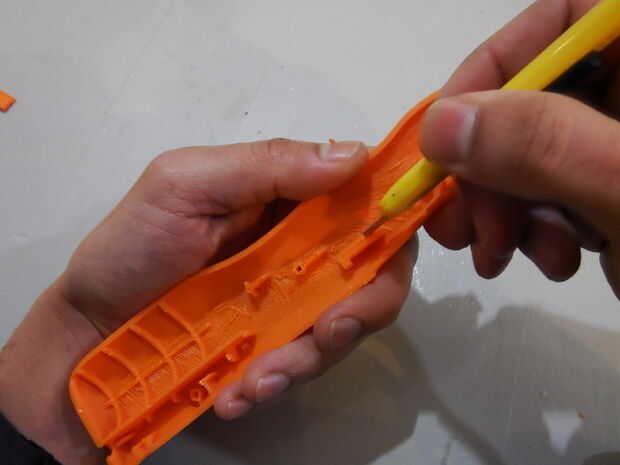

Después de imprimir el soldador nuevo caso, limpia con un cuchillo de la manía, luego coloque el elemento de calefacción, resortes de metal, interruptor y ventanilla en los lugares indicados en la imagen.

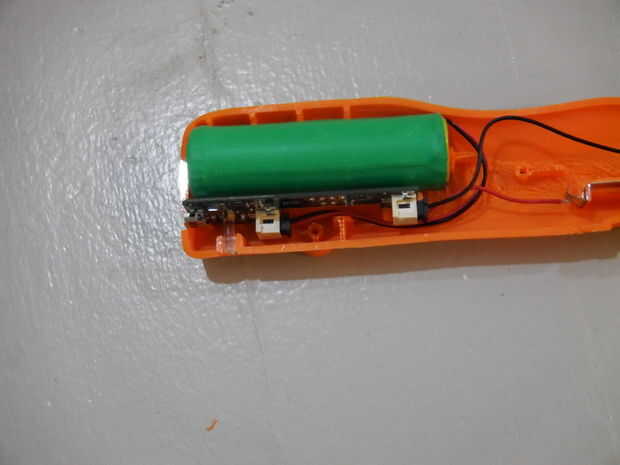

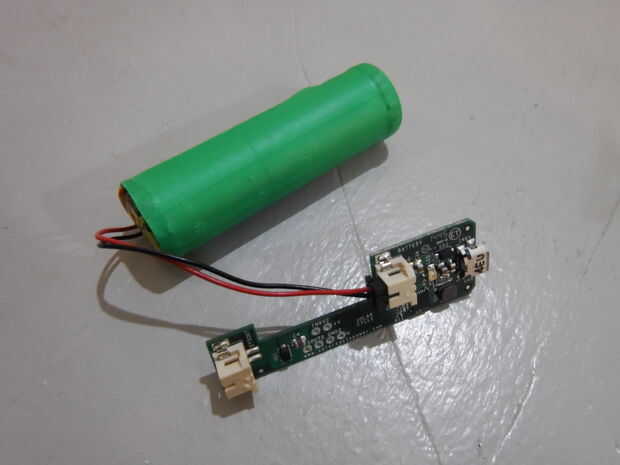

Conecte el cable de la batería al conector de "Batería" de la placa de circuito y los ponen en la parte trasera de la caja que se muestra en la imagen. Asegúrese de que el conector Micro USB se está pegando hacia fuera del orificio en la parte posterior. Coloque el tubo de luz LED en la ranura sobre el circuito a lo largo de la pared posterior.

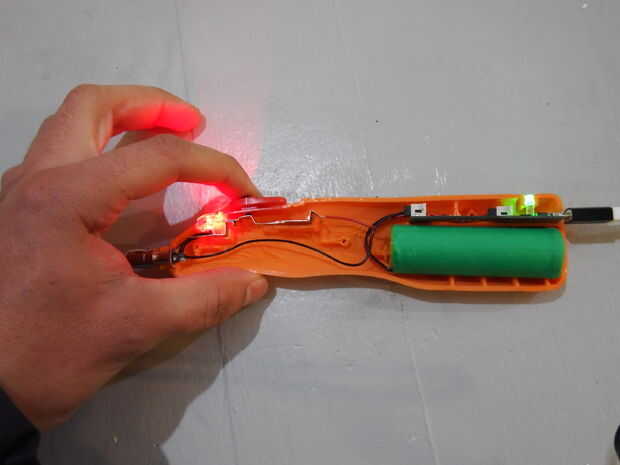

Antes de cerrar el caso, conecte el cable USB al circuito y pulse el botón de encendido para asegurar que todo está funcionando correctamente. Tanto los LEDs verdes y rojo deberán encenderse.

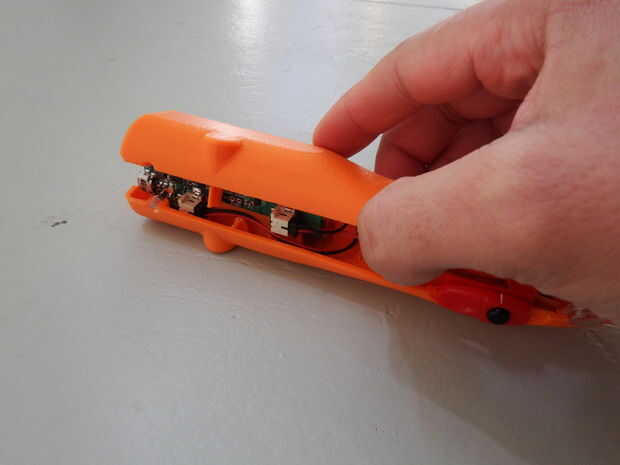

Meta los cables en lejos cualquier protuberancias por lo que no Haz trituradas cuando las dos mitades de la caja se atornillan juntos.

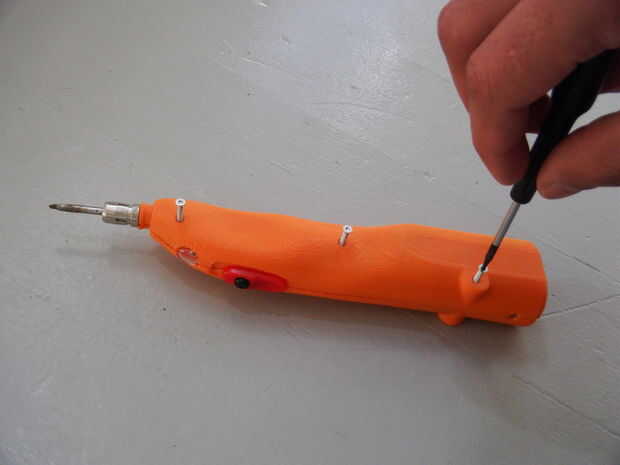

Lugar los 3 tornillos en los 3 orificios en el caso y atornillar con el destornillador Torx.

Prueba otra vez seguridad y Troubleshootingto asegurarán de que el poder se enciende cuando el interruptor se activa y carga correctamente cuando está conectado a un puerto USB.

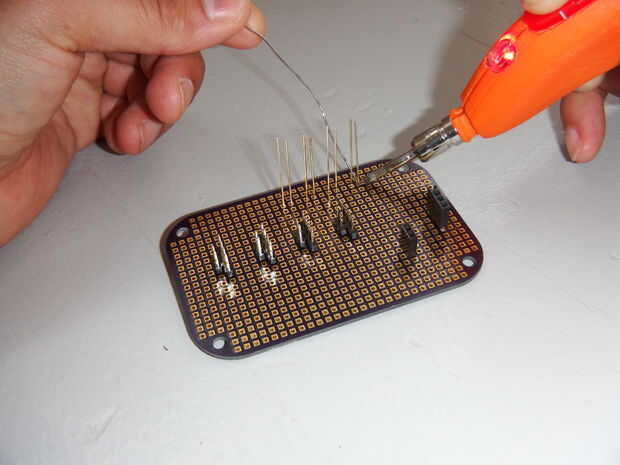

¡ FELICIDADES! Listo edificio el Solderdoodle!
