Paso 9: Generar trayectorias de herramienta y exportación GCode
¡ UF... casi terminado con la porción CAM.

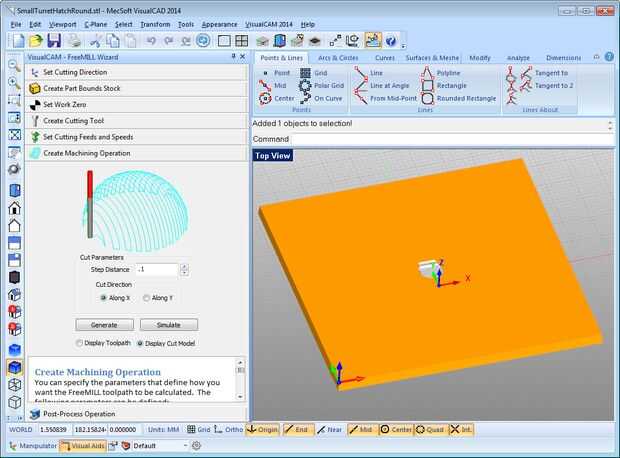

Haga clic en el siguiente paso del asistente e introduzca el valor de la distancia de paso. Esto básicamente se traduce en cuánto movimiento eje z está entre los cortes. El análogo en impresión 3D sería la altura de la capa. Más pequeños mejor. Inicio alta (0,3 mm-ish) para la prueba y la manivela esta abajo como usted consigue más cómodo con el proceso.
Consejo: generalmente no cambian la dirección de corte. Pero para los trabajadores de madera graves, seguro que hay alguna regla sobre el grano y cortar la dirección que tenga sentido. No sé lo que es.
Haga clic en el botón 'Generar', después el botón 'Simular'. Esto te mostrará una vista previa del corte final. Asegúrese de que se ve la forma que desee. Esta vista previa le ayudará a entender las consecuencias de sus opciones de bit. Si usas un poco grande, extremos planos, no podrá ver mucho detalle. Si estás usando una pequeña, el bit del extremo de la bola, cosas lucirá mucho más suave y más detallada.
Consejo: Si decides volver atrás y cambiar la configuración de bits, asegúrese de hacer clic en el Asistente de la orden. FreeMill no le gusta cuando saltar. También, asegúrese de volver a este paso y haga clic en generar otra vez antes de proceder a la 'Exportación'. Si no consigues algún extraño error críptico que le dejará rascándose la cabeza. Confía en mí, sólo hacerlo.

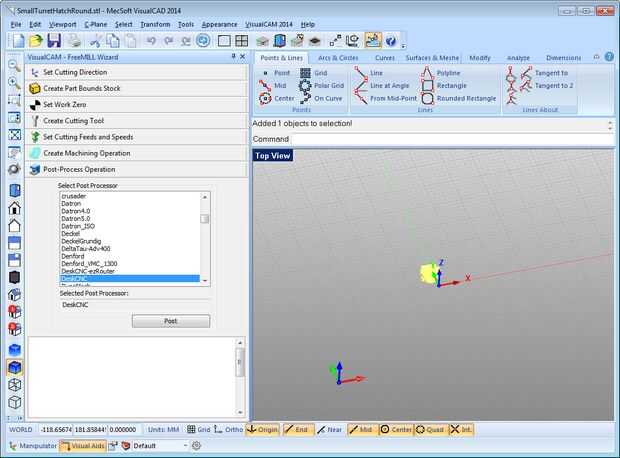

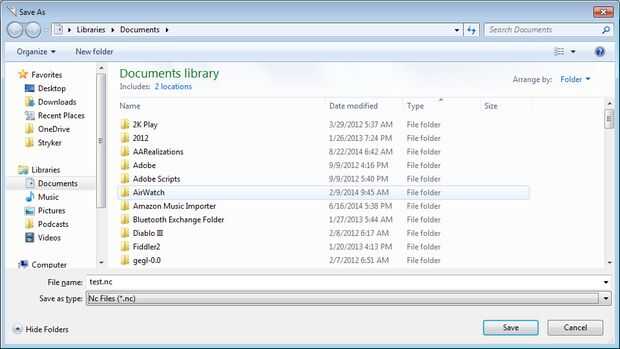

Hasta el último paso del asistente, haga clic en. Este es el paso donde es generado el archivo de GCode. He encontrado que la salida de 'DeskCNC' genera GCode más semejantemente al firmware Repetier. Concedido, no he probado todos y cada uno de estos. Puede haber uno mejor. Con el propósito de este procedimiento, seleccione 'DeskCNC' y haga clic en el botón 'Exportar'. Guarde el archivo en un lugar visible (no simplemente haga clic en 'Guardar' sin leer - es probable que nunca lo encontrará. Alguna vez.).
Esto resultará en FreeMill haciendo algunos cálculos y luego abriendo una ventana de Bloc de notas con GCode resultante. FreeMill asume que usted está ejecutando esto en un molino CNC real, por lo que pone un puñado de inútiles comandos en la parte superior y parte inferior del archivo. Mientras está abierto en el Bloc de notas, vamos a ir adelante y conseguirlos fuera de allí.

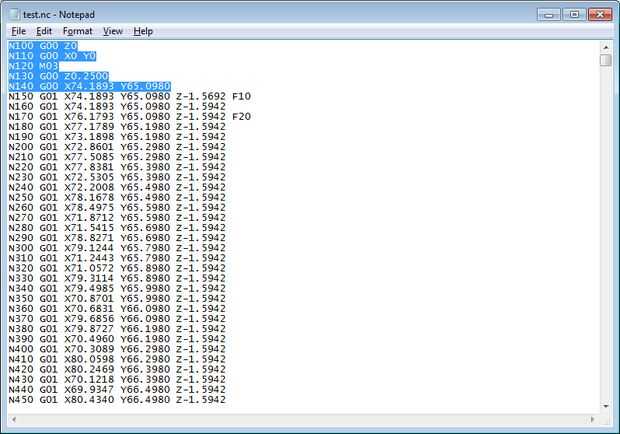

Eliminar las líneas de cuatro o más superior del archivo GCode (hasta donde ves el primer movimiento real - donde el x o y coordinar es distinto de cero).

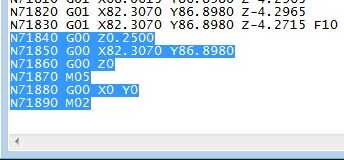

Desplácese hasta la parte inferior y eliminar las líneas del archivo GCode así pasados seis o más (hasta donde ves el último conjunto de x y coordenadas y duplicados). No queremos cualquier movimiento innecesario del eje z, entonces tomar la línea que se restablece el eje z y todo debajo de él.
¡ Ahorre! Y ahora estamos terminados con CAM, finalmente.
