Solidoodle 2 (2da Gen) para conversión de CNC Mill (8 / 16 paso)

Paso 8: Dimensiones de ajuste de la herramienta y velocidad de movimiento

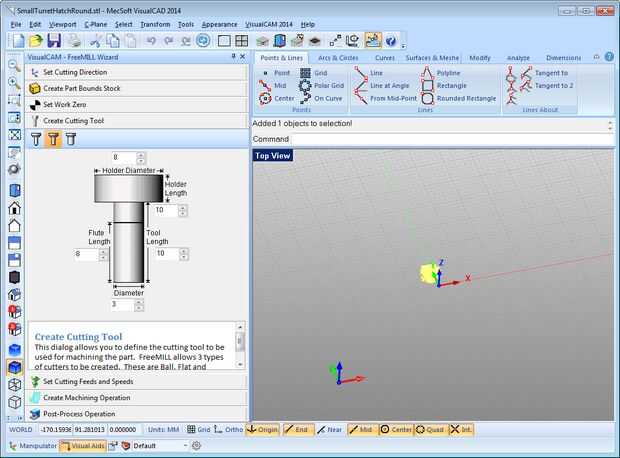

Consejo: El siguiente paso del asistente es establecer las dimensiones de la herramienta. La mayoría de ellas es inaplicable en nuestro caso, porque el carro del eje x se comunicará con el diseño mucho antes que la tirada.

En primer lugar, seleccione el tipo de broca que está utilizando.

Mida la distancia desde el extremo de la broca en el punto más bajo en el carro del eje x (generalmente los pernos de montaje). Utilice este valor para el parámetro 'longitud de la flauta'.

Define el diámetro de la herramienta adecuadamente también y sólo hacer los valores para el resto.

Sugerencia: Asegúrese que el diámetro de la titular es más grande que el diámetro de la herramienta y la longitud de la herramienta es más grande que el valor de la longitud de la flauta o el asistente se quejará en usted.

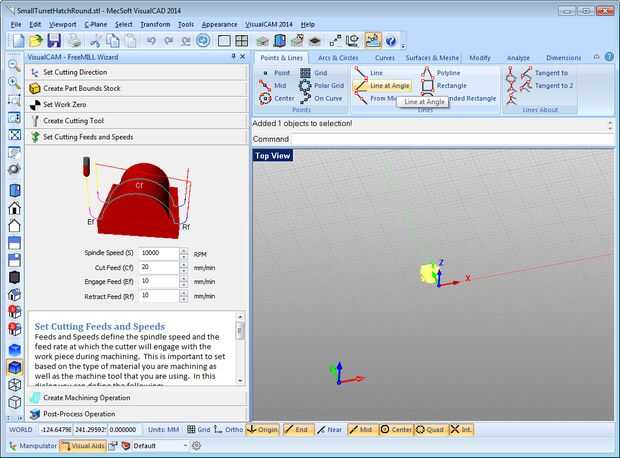

En el 'Corte de alimentaciones y velocidades' paso del asistente, haga clic en y escriba el valor apropiado para la velocidad de rotación. Honestamente no sé cuán importante es.

He estado usando 20mm/min para la velocidad de corte (en madera stock - ningún retruécano previsto). Esto dependerá en gran medida el acción material y la broca de corte que está utilizando. No tengo ninguna reglas del pulgar para proporcionar aquí. Digo apenas comienzo lento y ajustar según sea necesario.

Otra vez, no seguro cómo las velocidades de 'Enganchar' y 'Retraer' son importantes. Yo uso una media de velocidad de corte (en este caso 10mm/min).
