Paso 9: El Meisner tetraedro

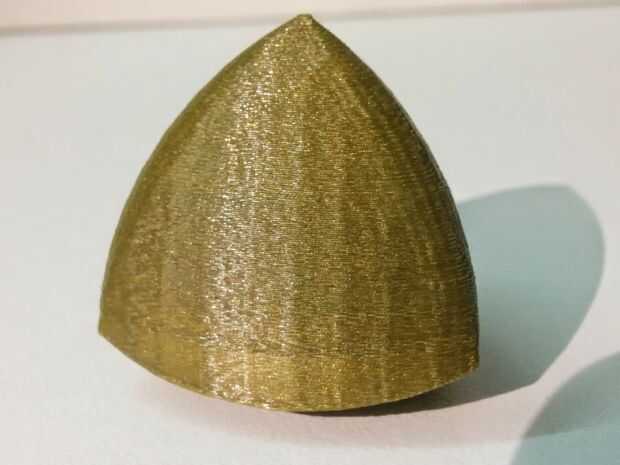

Un tetraedro de Meisner es un tetraedro de Reuleaux, que tuvo 3 de sus bordes alisadas hacia abajo para que sea un sólido perfecto de una anchura constante. Un tetraedro de Reuleaux es un sólido de la intersección de cuatro esferas cuyos centros están situados en los vértices de un tetraedro y cuyos diámetros son de la longitud de las aristas del tetraedro mismo.
Vamos a hacer un tetraedro Meisner haciendo un tetraedro regular y luego agregar esferas a las esquinas. A continuación, vamos a utilizar el comando intersect para llegar a la intersección de cuatro esferas. Después de esto le quite 3 de los bordes utilizando el comando slice y sustituirlas por un sólido de la rotación de un segmento de un círculo del mismo radio como las esferas. El cable de corte de la esfera será la longitud de uno de los bordes de nuestro tetraedro.
Necesitamos crear un nuevo archivo llamado por ejemplo SolidOfAConstantWidth2.dwg. Esto lo haremos haciendo clic en nuevo en la parte superior derecha de la pantalla de elegir nuestra plantilla. Normalmente elijo acadiso. Luego haga clic en guardar como y guardarlo en nuestra carpeta preferida como algo como SolidOfAConstantWidth2.dwg.
