Paso 17: Hacer el reemplazo los bordes 2D
El borde de recambio es un sólido de revolución de un segmento de un círculo cuyo radio es de la misma longitud que uno de los bordes del tetraedro. Para hacer esto sólo hacer otro triángulo y hacer un círculo. Usaremos el comando trim para obtener sólo el segmento y luego convertirá en una superficie. Después de utilizamos el comando revolve para hacer el objeto.
En primer lugar necesitamos hacer la forma 2D:
1) tipo: Polígono [Intro] / / Esto llama el comando polígono.
2) tipo: 3 [enter] / / es decir cuántas partes queremos.
3) tipo: 100.150 [Intro] / / estamos diciendo que queremos que el centro.
4) tipo: I [entrar] / / Esto dice que queremos nuestro triángulo inscrito en un círculo imaginario.
5) tipo: 20 [Intro] / / indica el radio del círculo imaginario en mm a AutoCAD.

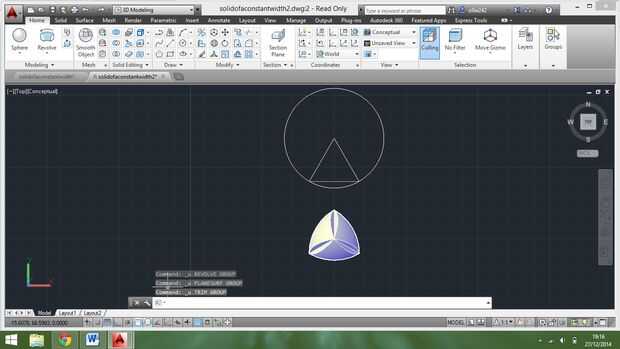

6) tipo: círculo [Intro] / / Esto llama al comando círculo.
7) haga clic en un vértice y luego en otro vértice / / el primer clic define el centro y el segundo clic define el radio.

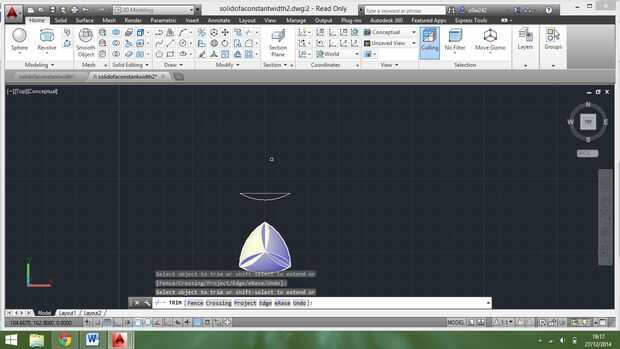

8) tipo: ajuste [Intro] / / llama al comando trim.
9) Seleccione el círculo y el triángulo [enter].
10) haga clic en el arco más grande y los dos lados del triángulo no conectadas por ambos lados al círculo [enter].
