SolidWorks tutorial: Cómo hacer una placa de la cubierta de la caja de engranajes (5 / 13 paso)

Paso 5: Extrusión de bosquejo

Para hacer tu dibujo en 3D figura utilice la herramienta de extrusión Base jefe encontrada en la ficha función. Al hacer clic en cualquiera de las herramientas, aparecerá una ventana de administrador en el lado izquierdo de la pantalla; Esto es donde configuras los parámetros para las funciones (profundidad de la protuberancia.), dimensión de filetes, etc.

Para sacar el rectángulo:

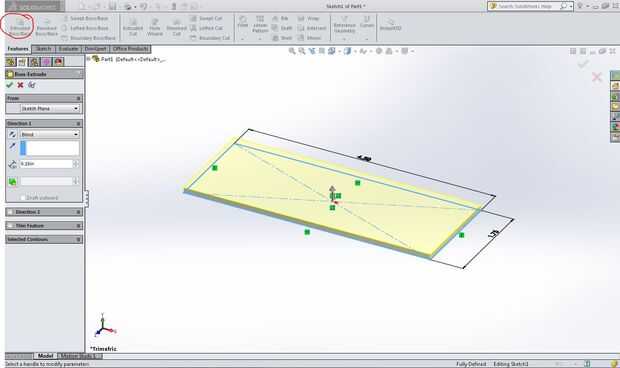

  1. Clic en el botón de Base jefe extrusión
  2. Definir el espesor de la extrusión (0,25 pulg.)
  3. Definir la dirección de la extrusión (haga clic en el botón de doble flecha al lado del desplegable de la pestaña que dice ciego, por defecto)
  4. Haga clic en la marca de verificación verde
