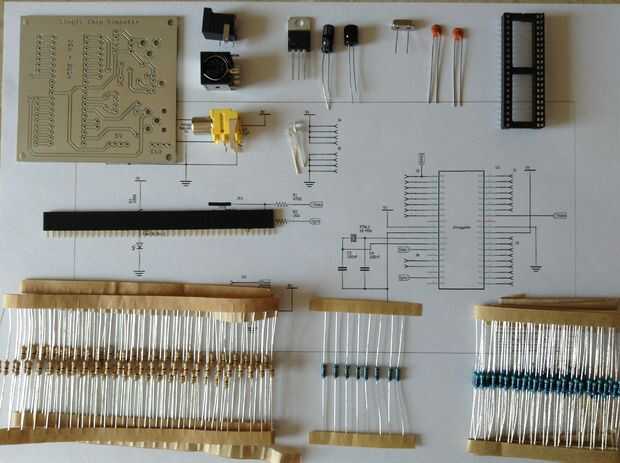

Paso 1: Componentes necesarios
La lista de componentes de este equipo es bastante baja ya que solamente un solo IC se requiere:
1 x ATmega P 1284 microcontrolador
1 x DIL 40 0,6" IC porta
Jefe del Pin 1 x 40 Pin de mujer (para cortar en pequeñas cabeceras)
1 x cristal de 16 MHz
2 x 22pF condensadores de cerámica
1 x 2,1 mm barril Jack
1 regulador de voltaje x L7805
Condensador electrolítico 0.1uF x 1
Condensador electrolítico de 1 x 0. 33uF
1 x soporte de montaje de PCB de RCA
1 x PS/2 Mini Din zócalo de montaje del PWB
2 x 470 Ohm resistencias
1 x resistencia de 1 k Ohm
resistencias de Ohm 2 x 0 (utilizadas como puentes)
1 x 3mm LED
1 x PCB / tira-tablero / matriz-tablero (dependiendo de cómo el equipo va a ser construido. Si no se utiliza un PCB, pueden necesitar diferentes componentes ya que algunos tienen huellas como conector RCA que no se puede colocar en la tira de a bordo)
Además, se necesitan herramientas para construir el PCB incluyendo un soldador, soldadura, pinzas de punta de aguja y cortadores de alambre.
Para operar (uso) de la computadora, un PS/2 teclado, RCA con pantalla (como un televisor) y una fuente de alimentación (como una batería PP3 o pared montado PSU) son necesarios. Bootload y programa P 1284, se necesita un programador (utilizar un Arduino UNO como un ISP).
