Paso 3: El PCB
Una vez que había utilizado el programa Fritzing para diseñar el PCB, fue enviado a la fabricación de una PCB a producir con el proceso de aislamiento. El PCB es solo cara ya no era necesario un PCB doble cara, debido a la cuenta componente bastante bajo en el PCB. Se necesitan sólo dos partes del puente; Usé dos resistencias de 0 ohmios.
Fritzing fue utilizado como tenía todas las piezas que necesitaba fácilmente disponibles. La biblioteca de piezas de Fritzing tenía las huellas de la derecha para conector RCA y la PS/2 mini din toma significado no necesitan ser creados. Otros programas como KiCAD y águila podrían ser utilizados si es necesario, pero en este caso era más fácil de usar Fritzing.
En lugar de crear un PCB, un pedazo de Junta de tira y matrix podría ser utilizado (o incluso un protoboard) pero se necesitarían otros conectores debido a algunas de las huellas; conector RCA y el jack de 2,1 mm barril son dos ejemplos de componentes que no pueden conectarse a la placa perforada.
El PCB puede optimizarse en cierta manera como lo que es más pequeño por acercar los componentes (tales como las cabeceras de pin hembra en el ATmega 1284 P) sí y si se utilizaba un PCB doble cara (con funciones como la galjanoplastia por-agujero), las piezas del puente podrían ser quitadas.

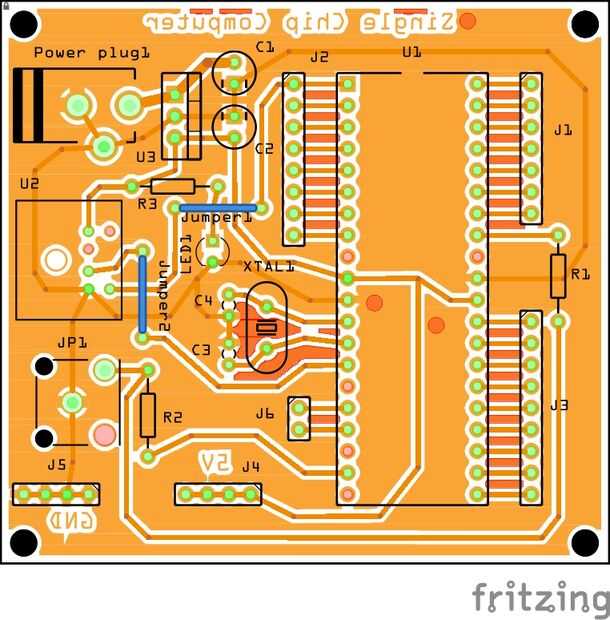

Puede encontrar el archivo Fritzing para este proyecto que contiene el diseño de PCB y el diagrama del circuito adjunto como un archivo RAR en la página del circuito. Las imágenes en esta página muestran el PCB después de que había llegado y había completada la vista Fritzing PCB después de enrutamiento.
Actualización:
He adjuntado el PCB como etchable pdf (que se generaron usando Fritzing) como un archivo ZIP en esta página.
