Paso 9: Suma señal de Audio estéreo a Mono
Audio estéreo es una señal electrónica que tiene dos canales: izquierdo y derecho. Da un aspecto espacial al sonido reproducido y es ideal para sistemas de altavoces que consisten en más de un altavoz. Sin embargo, puesto que nuestra Copa sólo tiene un altavoz, vamos a querer transferir tanto los canales izquierdos y derecho de la señal estéreo en un solo canal.

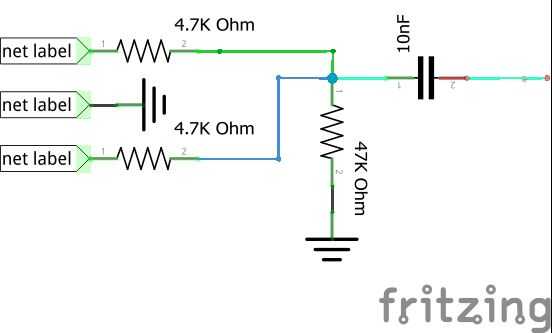

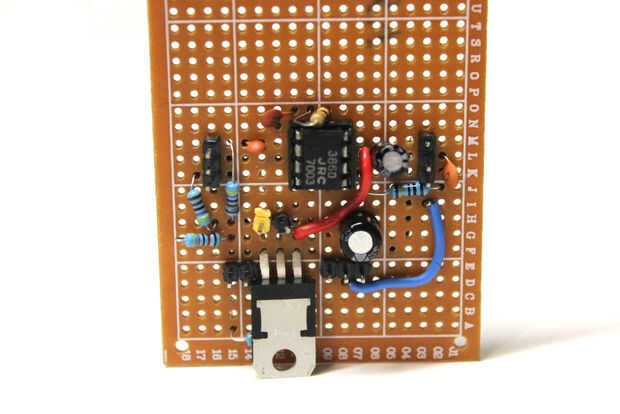

Esto no puede hacerse simplemente mediante la conexión de los canales izquierdos y derecho juntos. Tratar de podría llevar a shorts y alguna mala fase. (Imagina si el canal izquierdo era alto y la derecha era baja). Para evitar esto (o al menos disminuirlo), he implementado un circuito que encontré en línea en el tablero principal. Revisa el esquema arriba para instrucciones visuales. En definitiva la señal estéreo en mono tienes que:
Conectar los canales izquierdos y derecho a través de dos resistencias de 4,7 K ohmios. Luego conecte la suma a tierra a través de una resistencia de 47K ohm.
No te olvides de conectar el condensador clavija de 2 a la señal de audio recién sumada!
Dulce! Ahora tenemos los canales izquierdos y derecho de la señal estéreo que sale de un solo altavoz. Ahora sólo tenemos algunos cabos sueltos que atar antes de empezar a trabajar en eso SOLO cup!
