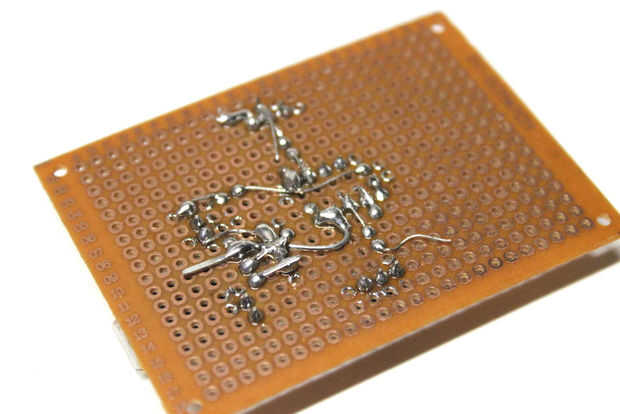

Paso 8: Pin 5-6 conexiones de la soldadura
Sólo dos pines más siguen siendo para que nosotros jugar con en el LM386. Revisa las conexiones en el esquema y las instrucciones textuales siguientes:

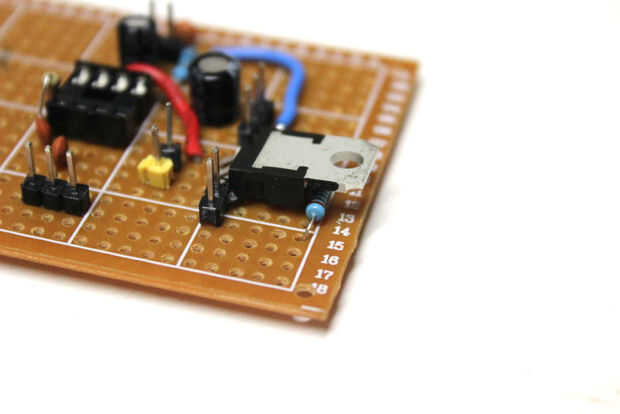

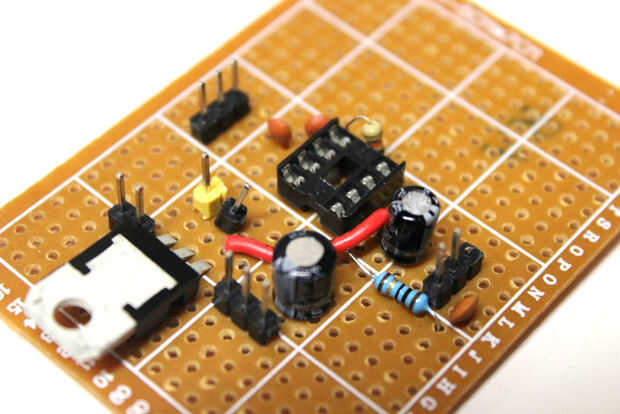

Conectar el pin 5 a tierra a través de un resistor de 10 ohmios y el condensador de 47nF. Para continuar que vamos a necesita soldar tres cabeceras a la placa principal para representar a los terminales izquierdos, derecho y mediados de nuestro potenciómetro. Conectar el pin 5 al terminal izquierdo de nuestro potenciómetro de 5K en ohm por medio de un capacitor de 220uF. Conecte el terminal central a un extremo de cabeceras masculinas del orador y finalmente el terminal derecho debe conectarse a tierra.
Conectar pin 6 a + 5V y un condensador de 100uF conectado del pin 6 a tierra.
Es para el LM386. Sólo una pieza más y el circuito será completas. Pasar el siguiente paso para terminar el circuito!
