Solo LED "amperímetro" - HUIDO basado. (13 / 13 paso)

Paso 13: Indicador de carga más simple

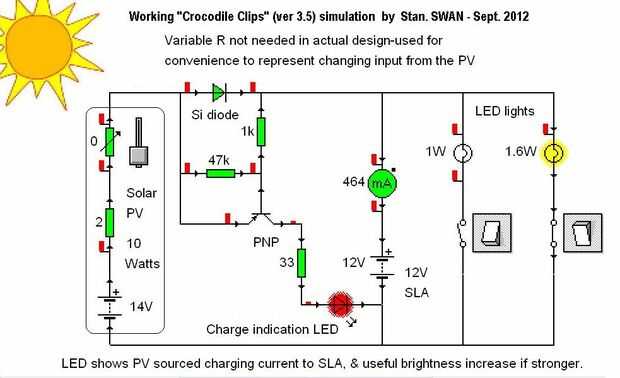

Apenas un simple LED enfoque todavía puede tener mérito por supuesto en tal una batería solar carga la configuración. Como un diodo de bloqueo debe ser utilizado en el cable de todas formas (para evitar la descarga de la batería de nuevo a través de ' la PV en la noche), su inclusión puede ser provechosamente explotado.

Indicación de flujo actual puede ser muy útil para resolver problemas, tal vez verificar y controlar el techo montado rendimiento del panel. Polvo, aerosol de sal, hojas, excrementos de pájaros, daño o robo incluso absoluta por supuesto puede ser difícil ver desde abajo.   PVs son afortunadamente cada vez mucho más baratos y robo del panel ya no es tan común, aunque ciertamente puede tentar a alambre de cobre "salvage" efectivo atado bribones...

Nota: 3 x AA (~ 4½ V) circuito utilizado inicialmente por supuesto necesitará ajustar para tensiones de alimentación superiores, como aunque FLEDs generalmente trabajan bien entre 3 y 12 V, LED normal necesitará al menos una resistencia decente caer (~ 1000 Ohms?) en la talla de 12V. Los 33 ohmios en la versión simulada anterior es probablemente poco realista bajos y debe ser más altos en un circuito de trabajo!

Experimento y disfrutar - y no dude en extender la idea, tal vez para una aplicación de LED bicolor de carga y descarga?   FLEDs son un poco de un trabajo técnico desconocido, sin embargo, pueden ofrecer todo tipo de soluciones simples a problemas tortuosos de lo contrario...
