Solo LED "amperímetro" - HUIDO basado. (3 / 13 paso)

Paso 3:

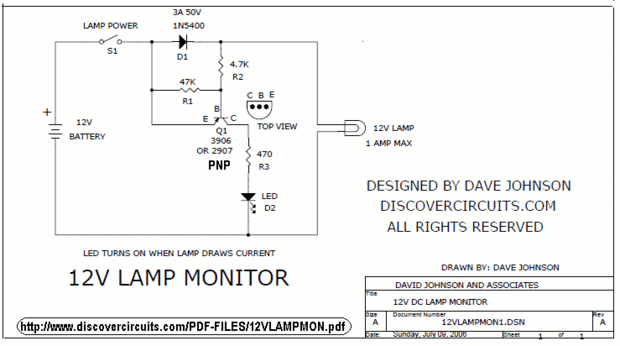

Tal PNP circuitos de control de carga se pueden arreglar instead Mostrar flujo de corriente. El diseño básico se presentó via Dave Johnson de www.discovercircuits.com de hecho (consulte a continuación o

). Esta simple técnica adapte a una indicación que aún es de circuitos de trabajo y quizás (si carga) realmente realizar como se esperaba. Una caída de tensión leve (~0.7V para Si o ~0.3V de Schottky) ocurre naturalmente a través del diodo, y circuitos críticos de suministro pueden tener que alimentar a un suministro de crudo ligeramente superior en compensación.

La idea podría prestarse a todo tipo de aplicaciones - quizás también red base enchufe-paks etc. Su belleza se relaciona con ser compacto, robusto y línea alimentado y ser visible a una distancia de incluso un niño, persona técnico válido o no.

Regular LED brillo cambios sin embargo puede ser difícil de juzgar (especialmente al aire libre), por lo que se exploraron los méritos de un parpadeo LED (HUIDO).
