Solo LED "amperímetro" - HUIDO basado. (5 / 13 paso)

Paso 5: HUYÓ de aplicación

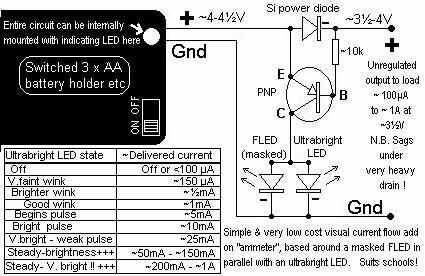

Experimentación con componentes discretos simples finalmente rindió el parpadeo LED (HUIDO) basado en circuito mostrado. Aunque la PNP por LED indicador idea básica es conocida, la extensión de HUIDO paralelo usada aquí es original. Copyleft - pero crédito para mi jugando es apreciada!

Nota: HUYÓ el guiño aquí está enmascarado, y en lugar de ser vistos directamente en su lugar se utiliza para muy provechosamente influir en el comportamiento de flash/pulso de un LED en paralelo normal. Este LED visible de salida va desde un guiño débil cuando alrededor de 1 desagüe de mA, fusionando a un pulso distinto a 5mA y luego convirtiendo en urgente más rápido y cada vez más brillante a 50mA y para arriba. Con experiencia la corriente aproximada puede ser fácilmente estimada en un vistazo - sueño de un maestro!

Baterías gastadas o no circuitos irás, por supuesto no dará cualquier iluminación LED en todo.
