Paso 2: construcción
La construcción aquí está destinada a producir dos LED de la perla rosa. Como lo indica los conectadores de Dupont listados, M-M sería aplicable a la protoboard y Uno y el F-F para alimentación y Nano. Obviamente son posibles y tal vez hay uso de una breadboard y Nano o fuente de alimentación y UNO.
Un resistor de 1/2W fue elegido para manejar el energía/calor con la perspectiva que esto podría ser un problema. Aunque ninguna garantía puede ser sugerida, calefacción no parece ser un problema. Para la evaluación, un resistor fue cabido al canal que atraviesa la goma de borrar, un LED con 1.6V tensión fue conectado a una fuente de 12V. El borrador no caliente, no instiga o estalló en llamas. El inventario de resistencias 1/2W disponibles no era extenso, el valor de 680Ω se escogió 470Ω aunque 560Ω puede haber sido óptimo.
Independientemente los siguientes son los pasos para esta publicación.
- Cortar los conectores de Dupont en mitades.

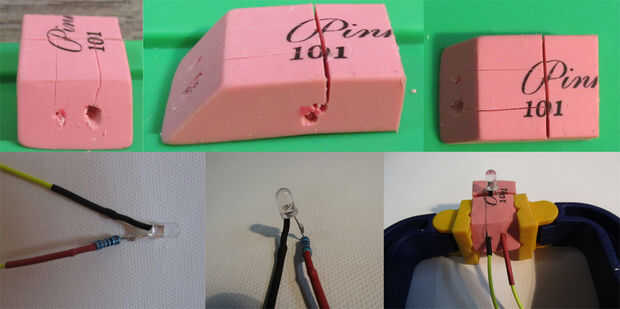

- Tira a 2-3mm de alambre desnudo. Corte la perla rosada en mitades. Con cada mitad Taladre tres agujeros, dos desde el final de la cuesta, uno de los laterales. Un orificio desde el extremo inclinado debe ser más grande que el otro para la resistencia. Los orificios del extremo inclinado deben ser sobre el mismo espacio como las patas del LED.
- Corte el borrador desde el borde superior del canal perforado. Ponga a un lado.
- Evaluar la profundidad del canal a través de la perla rosa y cortar la pierna del ánodo pero dejando bastante pierna para que LED cuerpo despeja el borrador por 3-5mm.
- Corte uno de los cables de la resistencia de 680Ω a 5mm o para que coincida con las habilidades de soldaduras.
- La pierna del ánodo del LED al plomo recortado de la soldadura. Clip cable 5-7mm de la segunda.
- Corte una longitud de encogimiento rojo abrigo de 10-15mm.
- Mitad-sección del funcionamiento de Dupont conector a través del tubo.
- Alambre desnudo Cable de la resistencia de la soldadura. Empuje para embalar película retráctil al cuerpo de resistencia, aplique calor.
- Corte una longitud de envoltorio negro.
- Mitad-sección del funcionamiento de Dupont conector a través del tubo.
- Suelde el cable desnudo a la pierna del cátodo de LED.
- Empuje del abrigo del encogimiento para LED cuerpo, aplique calor
½ conectores de Dupont, resistencia y el LED deben ser como se ve en la imagen. La pierna del ánodo del LED es pelado pero aislado del cátodo con el shrink-wrap. A continuación los elementos soldados deben insertarse en los canales en el borrador de:
- Forma de las piernas/plomo/cable como se muestra en la imagen.
- Empuje los conectores y resistencia en los canales respectivos.
- Empuje la parte de pierna de LED en los canales de terceros en el borrador.
- Ajustar la forma o quitar material de goma de borrar hasta que el LED está aceptablemente los canales y a nivel se puede exprimir cerca sin distorsionar el borrador.
Ahora puede pegar la construcción. Probablemente en dos pasos como se hizo para el Instructable.
- Canales de pegamento las dos primera cerrada y después curado ayuda aplicando presión en el sello el corte a través de la goma de borrar.
- Pegamento y curar el corte en el borrador.
Ahí están, 2 x solo un LED de.
