Paso 3: Así es como funciona el sentido del condensador

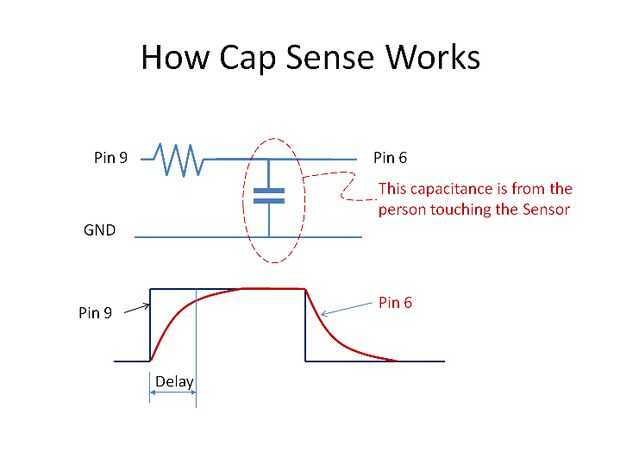

Circuito el sentido de la tapa es hecha por la resistencia entre los pines de Arduino 6 y 9 y también la capacitancia a tierra en el Sensor táctil. Cuando la librería de arduino CapacitiveSensor se le pide que lea el valor del sensor, los pulsos son salida el Pin 9 y entrada en el pin 6. La rutina de biblioteca mide el retraso entre cuando los impulsos se transmiten y cuando se hayan recibido.

El retardo medido es proporcional al valor de resistencia R y la capacitancia C. es decir   Retardo = R * C
(estrictamente hablando es un factor de escala también dependiendo del nivel de voltaje que estamos midiendo desde, pero eso es sólo un detalle para nosotros).

La capacitancia del sensor varía como traes el dedo cerca del sensor y como tocarlo. Tocar el sensor le da la capacidad más grande y la demora más larga. Para hacer el retardo lo suficientemente grande como para ser detectado por Arduino necesita un resistor grande e.g. 4.7Meg ohmios.
