Paso 1: Diseño del sensor de agua electrónico
Hay muchas maneras para detectar el nivel de agua en un tanque, pero quería algo sin partes móviles que se atascan, conseguir sucio, etc.. Un sensor electrónico de estado sólido simple sería mejor. Después de algunos google busca circuitos de sensores de agua electrónico, encontré algunas ideas sobre cómo implementar mejor un circuito de sensor de agua.
Después de la experimentación en el protoboard, encontré una buena solución de trabajo con un par de Darlington de transistores para proporcionar un voltaje cambiante a los otros dos transistores, que entonces tampoco encienden los LED verde y el IR, o se enciende el LED rojo. Esto le da al usuario una indicación del estado del sensor, dará vuelta de verde a las sondas instalamos los golpes de agua roja.

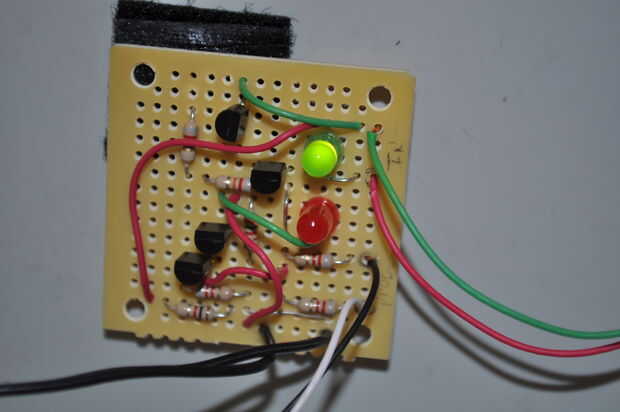

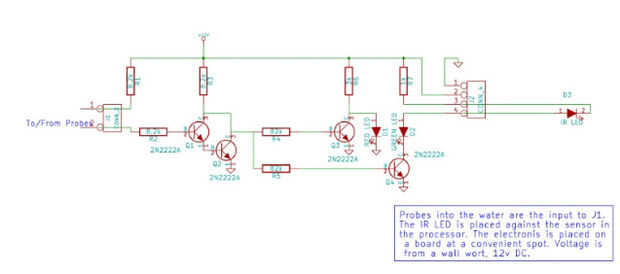

Abajo está el esquema del sensor (crédito a 2cats2dogs de Chazan-central.com para el esquema) y una foto de mi tablero de prototipo. Observa en el esquema que el LED IR está conectado al revés, asegúrese de conectar correctamente. Esto soluciono en una versión posterior del esquema. Los valores de resistencia son difíciles de leer, así que voy a añadir notas para ellos. Todos los transistores son 2N2222, corrección: no son 2n2222A, probablemente no importa aunque. Los cables rojo y verde van a IR LED, los cables negro ir a las puntas de prueba, y los dos cables negros ir a un transformador de 12 voltios pared hierba.
