Paso 2: Empezar a comprobar cosas hacia fuera con la observación visual
Atención: Cosas que enchufe a la pared probablemente han áreas expuestas en 120 VCA que definitivamente no quiere tocar, así que tenga cuidado al meter destornilladores, sondas, etc. en un accesorio de vivo.

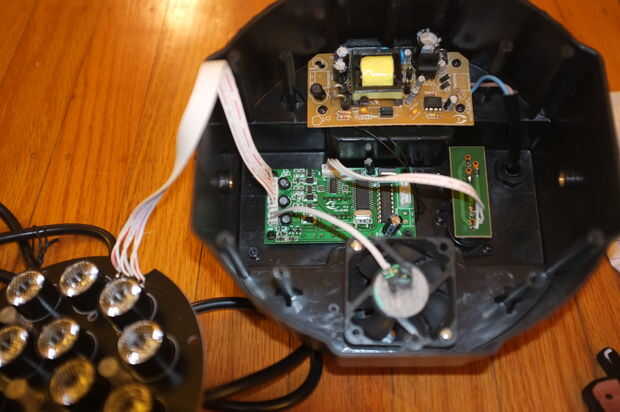

¡Vale! Ahora tenemos una buena vista de las entrañas de esta luz. Muy estándar para un PAR de LED, hay:
- Placa de fuente de corriente continua (superior uno, no soldermasked PCB)
- Placa lógica con la constante corriente de LED (PCB verde en medio)
- Botón/tablilla de satélite (a derecha)
- LED tablero de portador (debajo de la lente izquierda; sólo arreglos de LEDs SMD en serie)
Usted querrá pasar unos minutos evaluar lo que usted está tratando con en cualquier momento se desarma una pieza de la electrónica. Identificar rápidamente las cosas que podrían ser o indicar un problema. Cosas comunes para buscar son fugas o soplados tapas electrolíticos, quemaduras en resistencias, quemaron los cables o quemaron rastros de PCB, quemado los fusibles, condensación, bichos viviendo dentro.
Teniendo en cuenta la topología de esta luz, un comienzo lógico sería para asegurarse de que hay alimentación adecuada en los lugares correctos en el tablero.
