Paso 3: Verifique la fuente de alimentación para ver si es borked
Esta luz tiene una fuente de alimentación AC/DC en un tablero separado, me voy para asegurarse de que está trabajando en primer lugar. Hay demasiado para este uno-un transformador, la conmutación IC, un FET y algunos diodos de rectificador, así que vamos a empezar comprobando la tensión de salida.
Encontrar las teclas de entrada de CC normalmente significa hilos finos de seguimiento de la Junta de suministro de energía a la placa lógica. Más latas de par LED se construyen así, como que van a utilizar el poder suministro de PCB en muchos modelos diferentes. A menudo los alambres será color colded rojo/negro, pero en este caso son solo los cables negro viene de la mano izquierda.

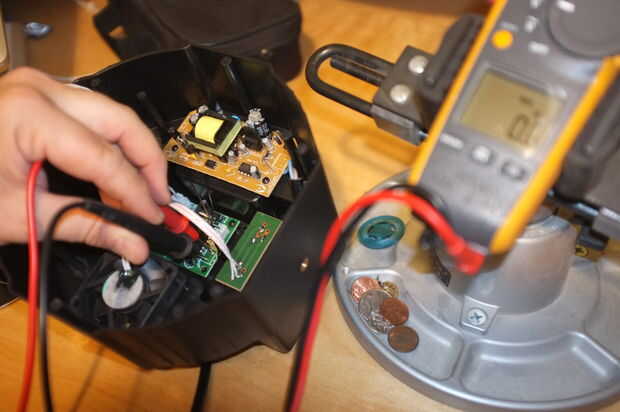

La serigrafía en la placa de una lógica a menudo puede darle consejos sobre qué voltajes live donde. En este caso, hay un esquema de serigrafía de un conector que fue no carga por lo que sólo podrían soldar los cables en y las almohadillas son fáciles de golpear con el multímetro. Con cuidado coloca las puntas del multímetro, vemos 0VCC de las almohadillas que debe existir alrededor de 24V, dada la forma en que cable los LEDs de esta lámpara.
