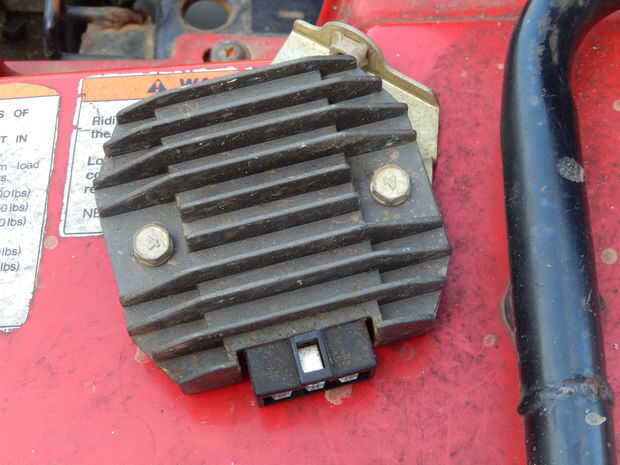

Paso 6: Comprobar el rectificador/regulador

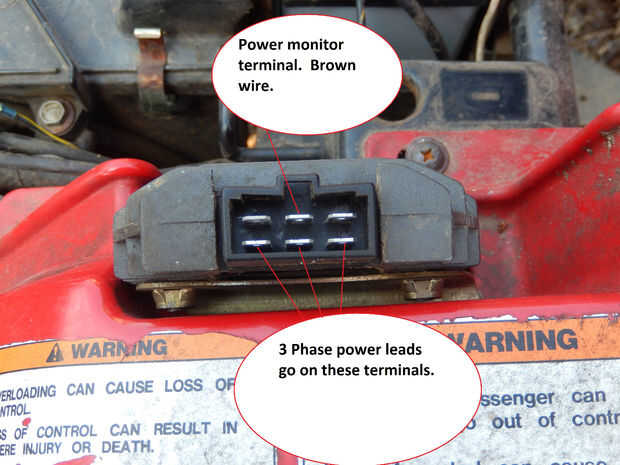

Cuando desconecte el regulador del enchufe del arnés, observará que el conector de arnés dispone de 6 conductores en él. Los 3 cables amarillos en la parte inferior son 3 CA fase. La tensión de cada fase debe estar en algún lugar entre 24-32 VAC. La parte del rectificador del regulador/rectificador convierte la corriente alterna de 3 fases provenientes de estator en DC. La parte del regulador el dispositivo monitorea el voltaje de DC de la batería y tampoco permitirá voltaje en el sistema de carga si determina el nivel de voltaje de la batería se está agotando o que el regulador apaga la fuente de voltaje a la batería y disipará la energía eléctrica creada por convirtiéndola en calor, que luego es disipado en el aire a través de los disipadores de calor en el regulador/rectificador.
El pin del centro es la clavija del monitor de voltaje. Si consulta los esquemas, se verá que el regulador es controlar el voltaje del interruptor de encendido. Si el interruptor de encendido no está haciendo buen contacto y la tensión es de rápido encendido y apagado de la leña, se quema hasta el regulador/rectificador, ya que no fue diseñado para cambiar la corriente continua a un ritmo de ciclo rápido. El eje superior izquierdo está el conector de la batería. Este voltaje se envía desde el regulador directamente a la batería a través de este pin. La parte superior derecha el pin es de la DC a tierra perno terminal.
