Solución simple para agregar sonido a su neumático prop (5 / 7 paso)

Paso 5: Activación de la solenoide (versión fácil)

La válvula de solenoide utilizada en mi proyecto es una válvula de solenoide de 9 voltios 5 puerto fabricada por Festo. Funcionará cualquier válvula decente, puede utilizarse una válvula simple de 2 puertos, puertos más sólo significan más opciones y posibilidades para un mayor control. La parte del solenoide de la válvula puede ser cualquier tensión pero con tensiones más bajas es más seguro. solenoides de 12-24 voltios son bastante fáciles de encontrar en sitios de subastas, usted también tendrá una hierba de la pared de la misma tensión como el solenoide. Corte el extremo de pared cable de hierba y este cable directamente a los dos cables para el solenoide. Usted tendrá que probarlo para confirmar las conexiones positivas y negativas correctamente. No habrá un interruptor en esta configuración porque el sensor de movimiento actúa como el interruptor.

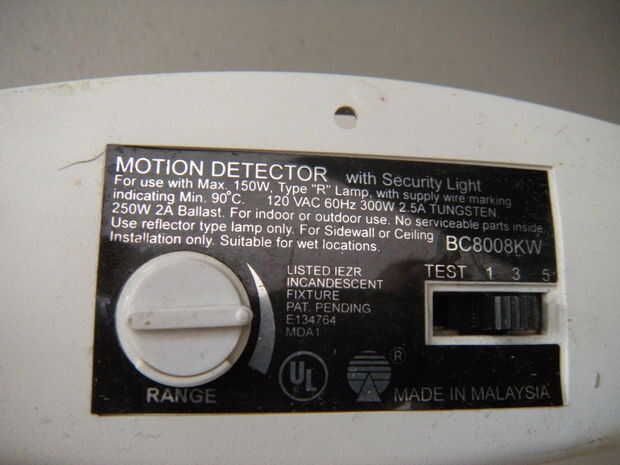

Alambré el sensor de movimiento luz de porche para el cable de la lámpara. Usted debe ser capaz de introducir una bombilla, este enchufe a un tomacorriente de pared y confirmar que funciona. Recuerde ajustar la luz para probar porque el sensor de movimiento en su modo normal sólo funciona en la oscuridad. Una vez que has confirmado que has conectado correctamente y trabaja y ha sellado apropiadamente las conexiones eléctricas, retire la bombilla y reemplazarlas con el tornillo en zócalos. Se enchufa la hierba de nuestra pared en uno de ellos y la luz de la Navidad en el otro. Cuando se activa el sensor de movimiento que proporcionan energía al solenoide, activar el cilindro y encender las luces de Navidad. Una vez que el sensor de movimiento el tiempo de espera, el poder se apaga, se retrae el cilindro y las luces se apagan. La razón para el uso de luces de Navidad LED es por seguridad, las luces incandescentes se pondrá calientes y en un espacio cerrado como este cuadro podría ser un peligro de incendio.
