Solucionar problemas de la batería de coche con ATtiny. (6 / 9 paso)

Paso 6: montaje

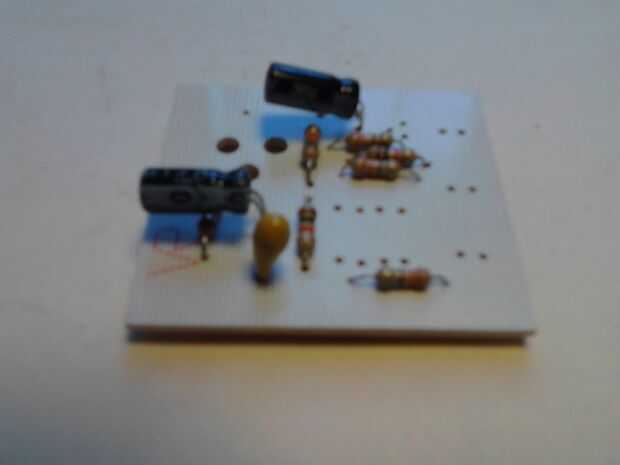

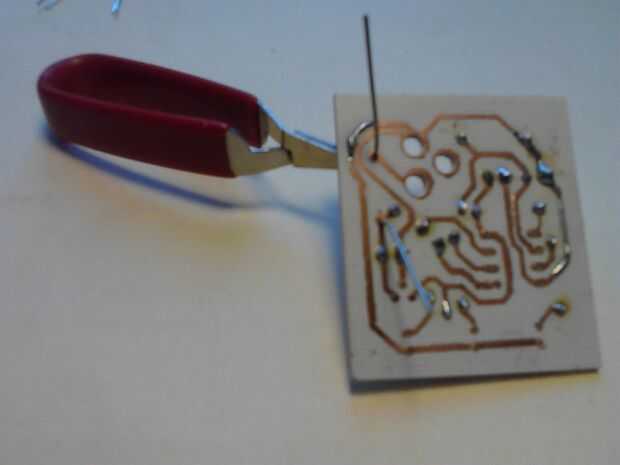

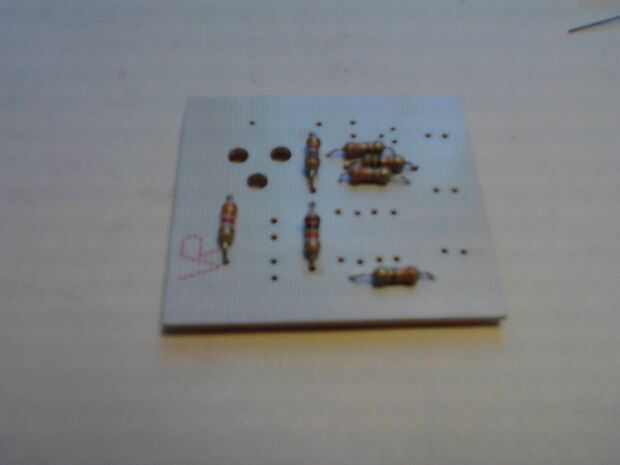

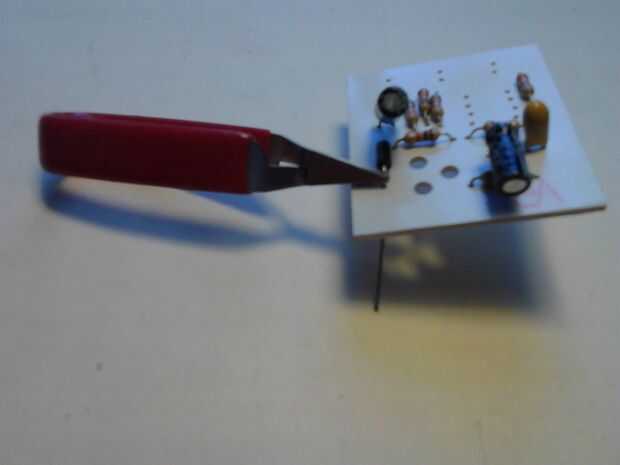

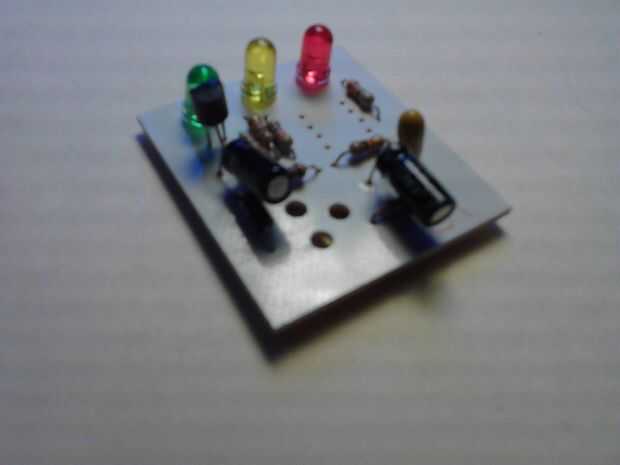

De la soldadura como de costumbre, en primera los componentes pasivos tales como resistores y condensadores. Entonces, la soldadura de protección diodo 1N4004 en su posición usando un disipador de calor de sujeción del cable a soldar para evitar que el dispositivo de sobrecalentamiento. Lo mismo cuando se suelda en el regulador de tensión. Para soldar los LEDs tiene que hacerse lo antes posible ya que no podrá utilizar el disipador térmico del clip del monitor de baterías ensambladas para caber dentro de un vacío 1 oz caja Tic-Tac.

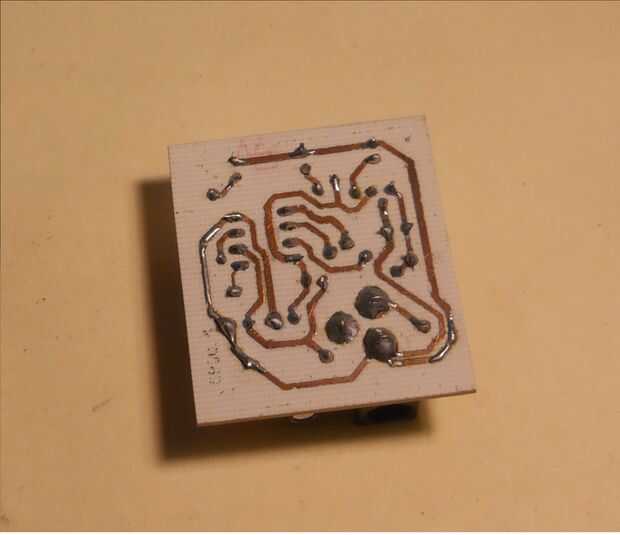

Ahora inserte el zócalo del IC de 8 pines. Doble opuesto al menos dos lleva a la mantener en su lugar y no Asegúrese de que ninguna soldadura exceso se utiliza soldadura. Si los pernos adyacentes Obten pone en cortocircuito juntos, vuelva a calentar la soldadura así que usted puede limpiar el exceso.

Ahora la parte delicada, tendrás que tener cuidado al soldar en el conector DC Power Jack macho 2.1 mm de diámetro.  Después de insertar el conector de alimentación, asegúrese de que no viene mientras que suelda debido a agujeros de grandes dimensiones. Si ustedes saben de una mejor parte de biblioteca de Eagle para este conector, me avisas.

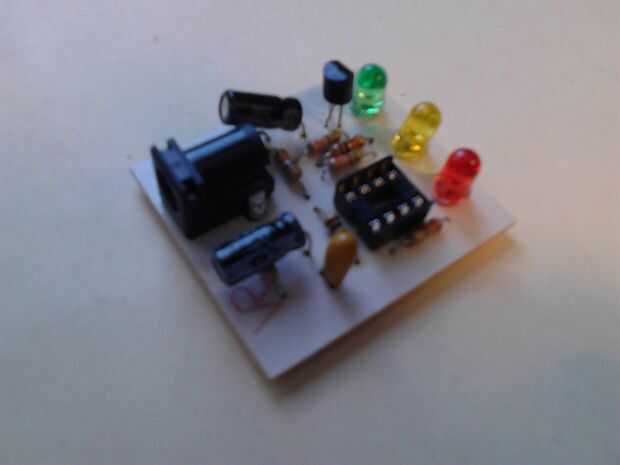

Bueno, esto es, el monitor de baterías es finalmente ensamblada y lista para la prueba.
