Paso 3: Desmontar el humidificador
Desmontar el humidificador
1) en primer lugar, Desenchufe el humidificador de la fuente de alimentación.

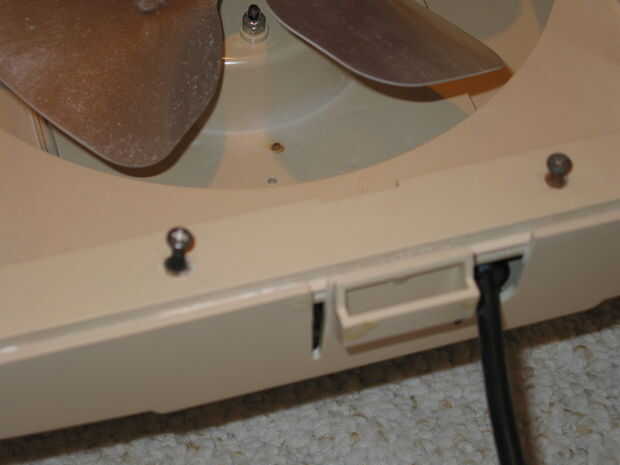

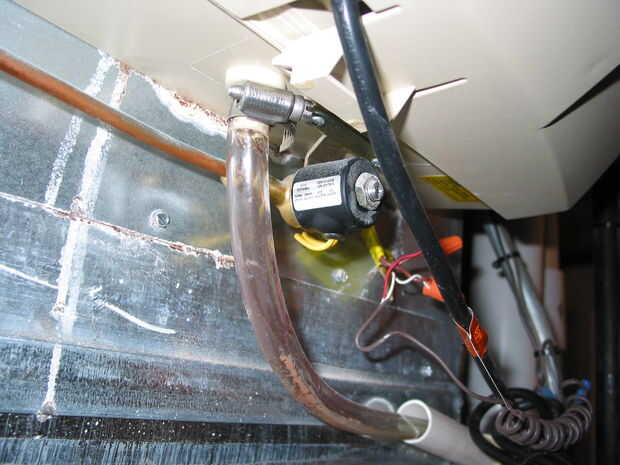

2) el cuerpo del humidificador se quita fácilmente tirando hacia abajo la lengüeta de plástico (Foto #1) y girando la tapa hacia arriba y hacia usted mientras levanta ligeramente. Esto liberará el cuerpo del humidificador del resto de la Asamblea.

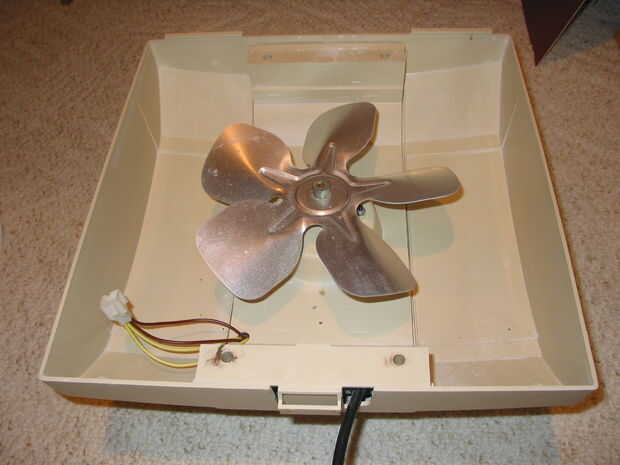

3) Observe los cuatro tornillos en la foto #2 (y también en un primer plano en la foto #3). Han aflojado para que la estructura de plástico que contiene las entrañas del humidificador (tablero del ventilador, motor y control) en la posición se puede quitar.

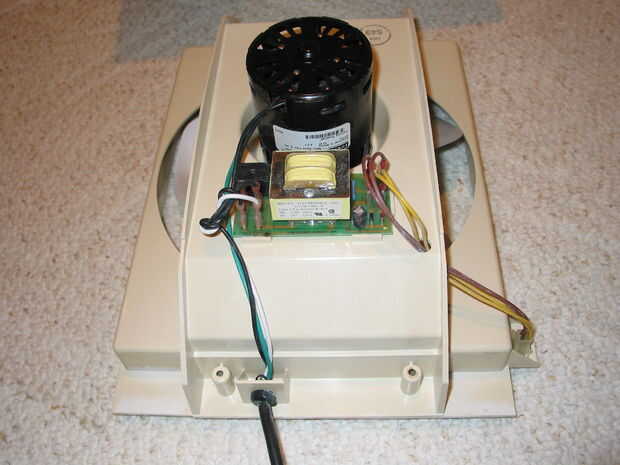

4) Retire los tornillos y retire el conjunto de cables del arnés (esquina inferior izquierda del cuadro) y quite el marco (foto #4).

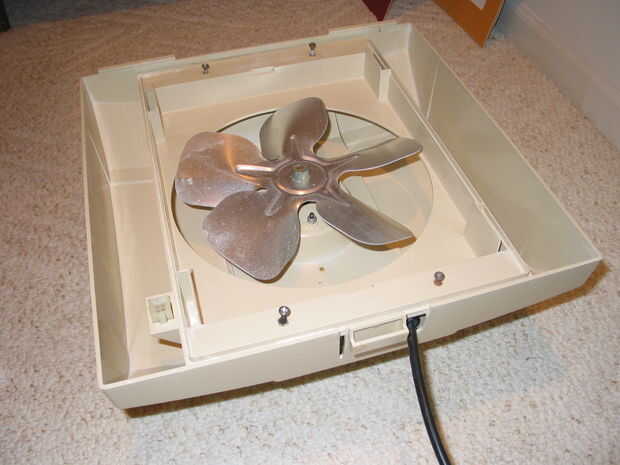

5) levantar el ventilador del humidificador, el conjunto motor y control de la tarjeta fuera de la cubierta del humidificador y darle la vuelta (Foto #5).

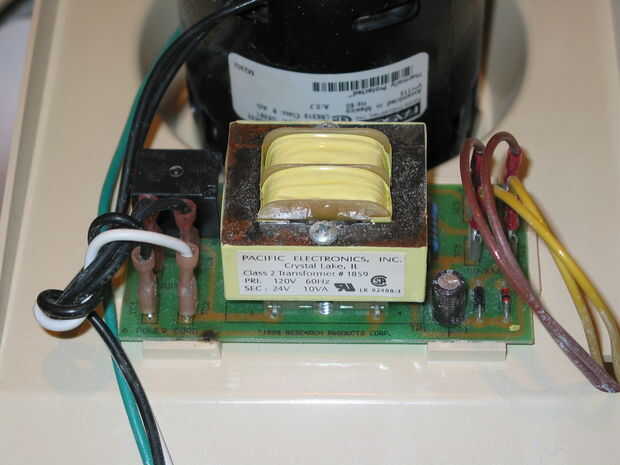

Foto #6 es el tablero de control original. Tendrá que ser quitado y el circuito impreso inspeccionados para cualquier signo de daño.
6) antes de retirar el panel de control hacer un dibujo del cableado para que cada cable se identifica fácilmente cuando pueda ser reactivada.
7) Desconecte los cables de la tarjeta de control y quite los dos tornillos que sostienen el tablero de control en su lugar.
8) flip el control del tablero e inspeccione el circuito impreso.

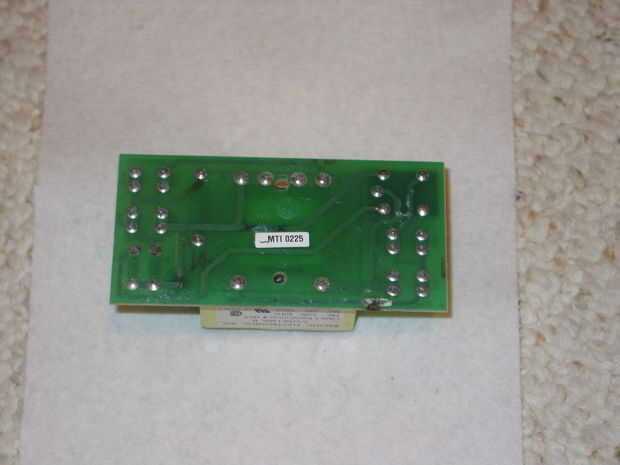

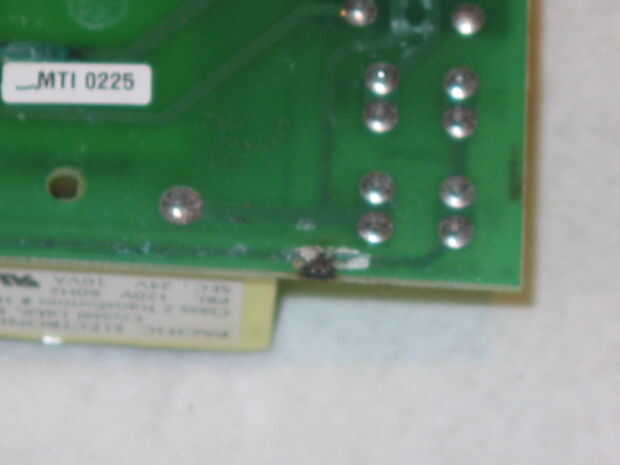

Fotos #7 y #8: el circuito del tablero a la vista y en estrecha para arriba. Como se ve en la foto #8, el circuito impreso habían puesto en cortocircuito hacia fuera y era la causa del problema (ver el pequeño punto negro en el cuadrante derecho inferior de la placa de circuito)

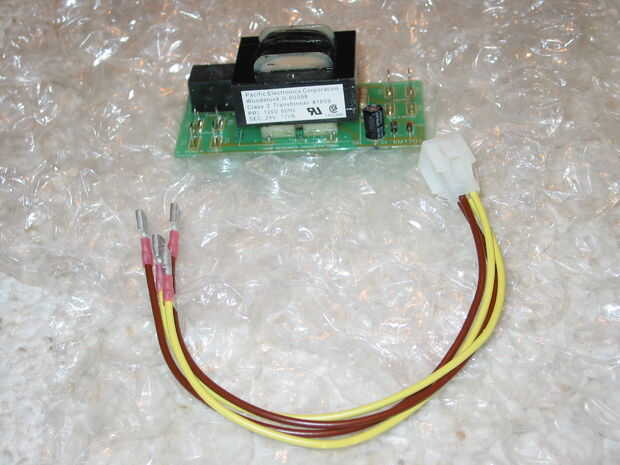

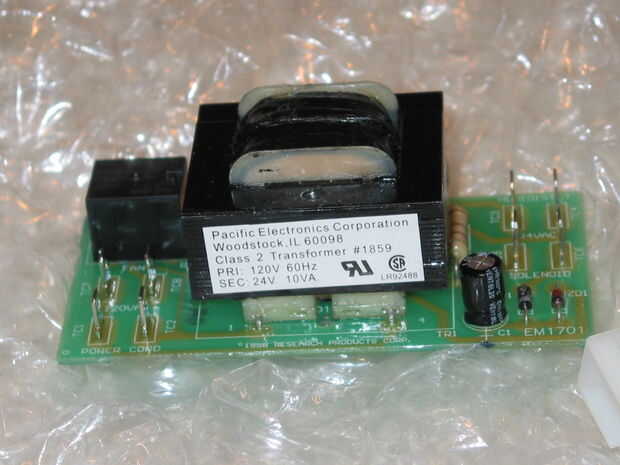

Fotos #9 y #10: un nuevo tablero de control (incluyendo cableado nuevo) fue pedido en línea a un costo de $55,00 más gastos de envío (total $63,00).
Montaje es simple pero todavía debe tener cuidado para evitar daños potenciales a la placa de circuito: una) no apriete demasiado los tornillos de montaje cuando se instale la nueva Junta de control.
b) al volver a conectar los cables a la tarjeta de control, trabajar los conectores hacia adelante y hacia atrás suavemente hasta que esté correctamente asentada.
Nota: Humidificadores Aprilaire 700 vienen en dos series, los de 2008 y las construidas después de 2008. Como resultado, requieren tableros de control diferentes. Asegúrese de que hacer las investigaciones necesarias para identificar correctamente las partes correctas para cualquier marca de humidificador que está intentando arreglar. Hay muchos recursos disponibles en internet que no debería golpear cualquier obstáculos importantes.
