Somabot - un camarero automatizado (Intel IOT) (2 / 7 paso)

Paso 2: Cómo funciona

Trabajando en la Junta y Juntándolo en IOT de Intel.

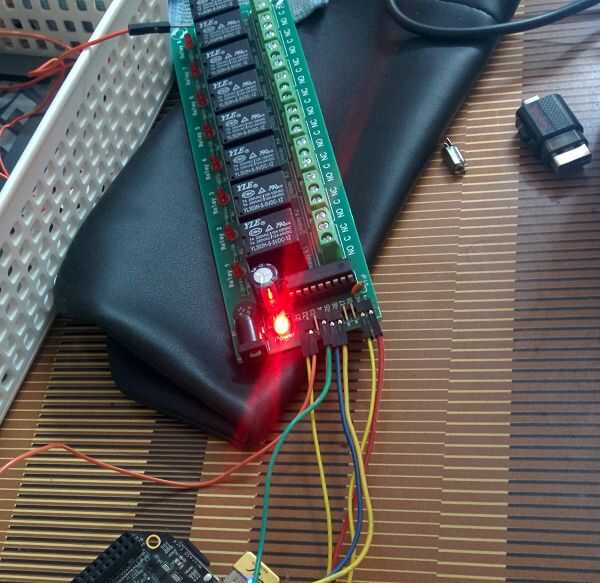

Así como realmente funciona es bastante simple. Conectamos los pines GPIO a un relé de 8 canales. Y el relé controla las bombas peristálticas. Ya que estas son las bombas peristálticas tienen más o menos una velocidad de flujo constante. En la interfaz web seleccionamos los ingredientes podemos mantener y basado en que mi software daría la lista de recetas que puede hacer con él. Seleccione uno y comenzaría a hacer tu coctel :)

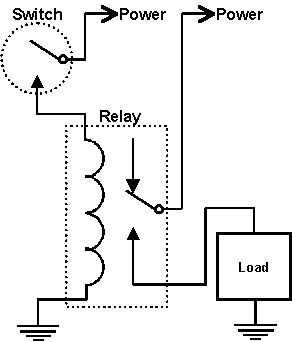

He añadido un relé para el esquema de aquí, bastante ampliar esto 5 bombas (o cuántos siempre tienes, y estás listo para ir). La fuente de alimentación que entra el relé debe ser suficiente para conducir al menos de las bombas peristálticas.

También, sería una buena idea para probar el relé para obtener una caída de las cosas. Relés son buenos para eso, es fácil de ver si están funcionando o no.
