Paso 1: Construir el circuito

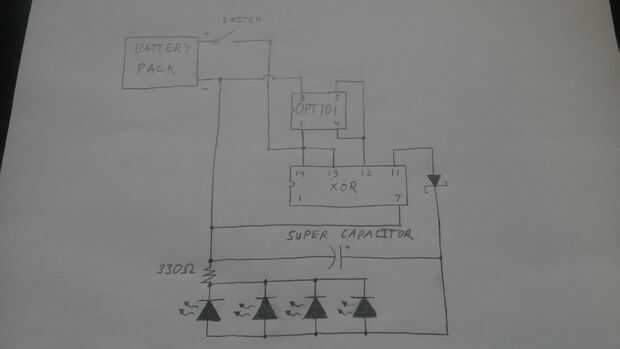

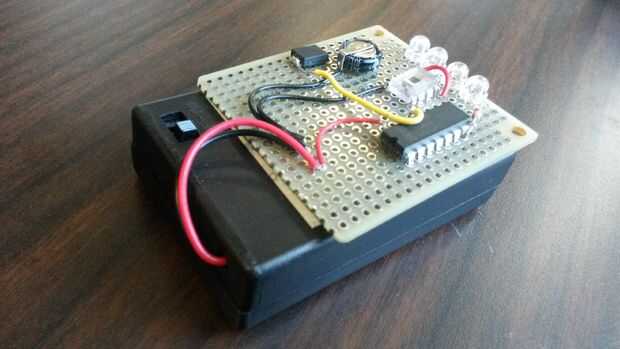

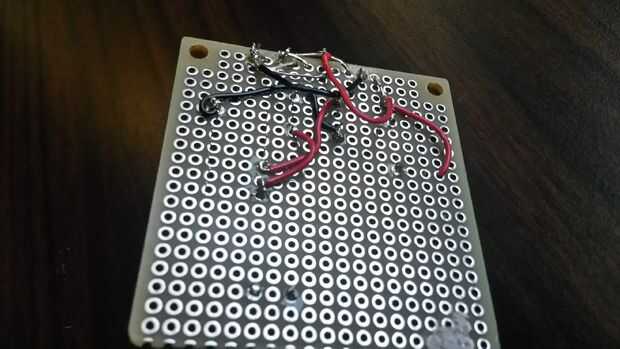

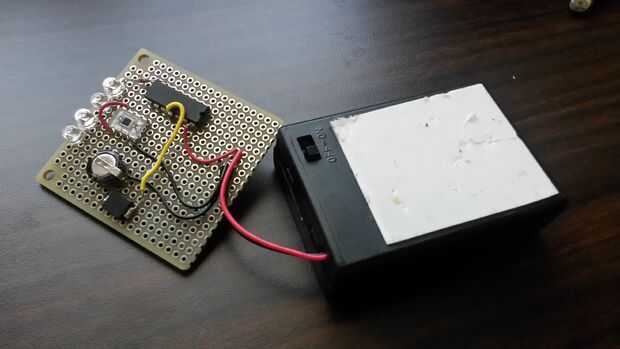

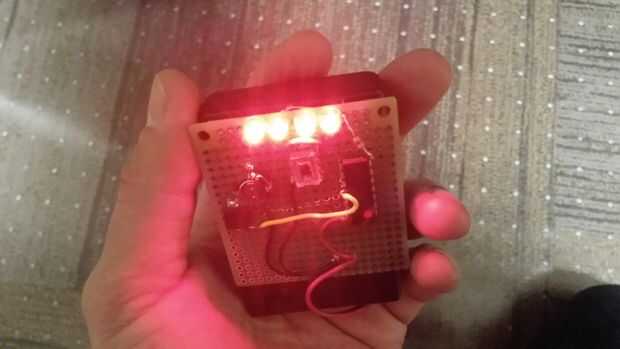

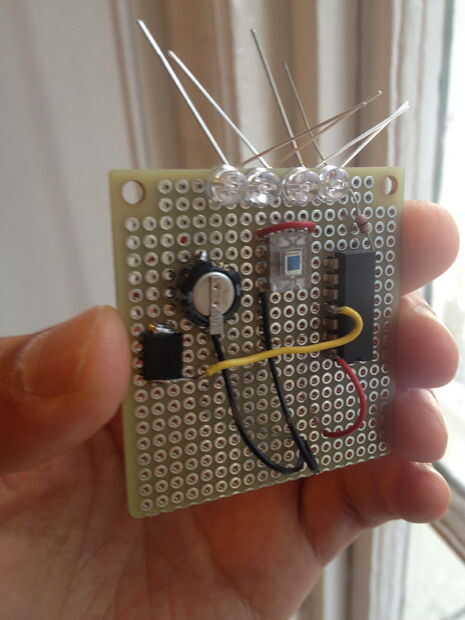

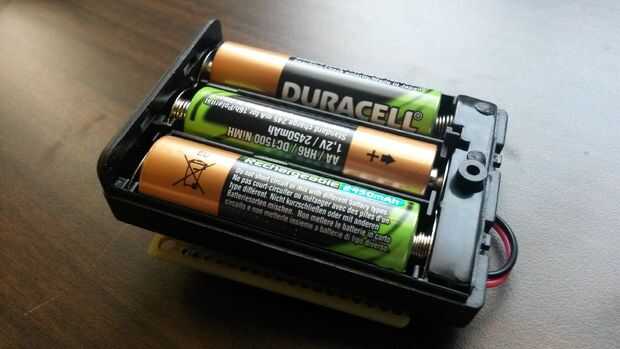

La soldadura de los componentes para el PWB según el diagrama con los LEDs en la parte superior, el foto diodo CI por debajo de los LEDs y el +-lleva en la parte inferior. Soldar los cables del portapilas al circuito y luego poner el doble de la cinta en el soporte de la batería por encima del interruptor. Pegar el PCB a la cinta con el foto diodo IC hacia afuera e inserte las pilas AA. Pruebe el circuito de encender el interruptor y poner el dispositivo en un espacio oscuro o cubriendo el foto diodo IC. Cuando coloca el dispositivo en la luz, debe apagar.
Para las luces más brillantes, puede utilizar un valor de resistencia menor. He probado con una resistencia de 5 Ohm y funciona bien, pero el condensador estupendo muere mucho más rápidamente cuando están apagadas.
También, se puede encapsular el circuito en epoxi para una capa resistente al agua, pero no sé qué efecto tendrá sobre la sensibilidad del sensor de luz.
