Paso 4: Hacer un gráfico de trayectoria Solar para su latitud.

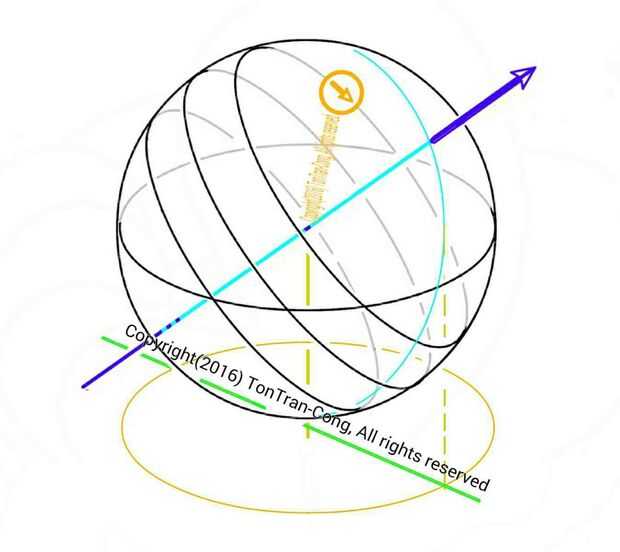

Figura: La esfera celeste directamente sobre un disco circular del mismo diámetro.
Los pasos siguientes muestran cómo hacer su propia gráfica de trayectorias solares para su latitud arbitrariamente elegido.
1/dibujar círculos concéntricos equidistantes 9 y 12 (o 36) como el marco del sistema de coordenadas polares plano equidistantes líneas radiales.
Lugar/2 este disco (como marco) sobre un plano horizontal.
3/conjunto el ángulo entre 2 patas de divisor a 90 grados.
4-lugar/la bisagra del divisor exactamente encima del centro del disco. Debe ser en el centro de la esfera en la figura.
5/espera la primera etapa del divisor hacia abajo, inclinado en ángulo de latitud, en la dirección de 180 grados o 360 grados dependiendo de su polo inferior celestes siendo Polo Sur o norte celeste. La primera pierna hacia abajo el eje Celestial en la figura.
6-la segunda etapa se señalan en direcciones diferentes al sol para diferentes momentos del día cuando el divisor es girar alrededor de la primera etapa. Es posición superior corresponde al medio día.
7 /-mirando hacia abajo a lo largo de la primera etapa del divisor da la imagen de un reloj de 24 horas con la segunda etapa es la manecilla de las horas. La carátula del reloj es hacia la derecha cuando estás en el hemisferio norte y hacia la izquierda al sur.
8A /-mirar en la segunda pierna de la parte superior del disco da ángulo acimutal del sol.
8B /-mirar en la segunda pierna de su lado da ángulo de elevación del sol.
9/registro en la gráfica polar en el disco la dirección de la segunda etapa para 6 horas, 12 horas y 18 horas.
10 /-unir la curva por una curva suave. (Puntos adicionales pueden agregarse para una curva más precisa).
11-la curva es la trayectoria Solar para los días de equinoccio.
12 /-conjunto el ángulo entre las piernas de divisor a 90 + 23,5 grados y repita los pasos 4 a 10 para dibujar la trayectoria Solar para el día del solsticio de verano.
13 /-conjunto el ángulo entre las piernas de divisor a 90-23.5 grados y repita los pasos 4 a 10 para dibujar el trazado Solar para el día del solsticio de invierno.
La gráfica de trayectorias solares es ahora completa. Es utilizable con caminos sólo 3 días de equinoccio y solsticio. Caminos para otros días pueden interpolados de ellos.
Gráficos dibujados manualmente son lo suficientemente exactos para el uso normal. Si todos los pasos se simulan con su computadora, el gráfico será muy preciso.
Si usted vive cerca de 20 grados N de latitud (20 grados es sólo un valor de ejemplo) y necesita un gráfico para su uso personal pero no quiere gastar tiempo dibujándolo, usted puede hacer una búsqueda en Google para "ruta solar gráfico 20 grados". Resultados de la búsqueda dará muchas gráficas confeccionadas y usted puede seleccionar uno de ellos para su propio uso.
