Paso 1: Diseño y piezas
El hat contiene 200 total de LEDs, 4 registros de desplazamiento, 4 botones, 4 baterías AAA y un Arduino mini pro.
Junto con un montón de alambre. El cable más largo que debe ser es una necesidad, si el cable es corto y tienes que volver a arreglar algo hacer soldar casi imposible. Así que cada hilo lo suficientemente largos para extender fuera del sombrero, al menos hasta el borde para hacer la soldadura posible después de instalar todas las partes.
La altura es 8 porque un registro de desplazamiento, conectado a los transistores PNP, controlará las capas 8 cátodo del sombrero. Otro gran número es 10, porque contadores década salida 10 filas. Para la mejor densidad de 16 LEDs de alto o dos registros de desplazamiento, sería fantástico pero requieren mucho más esfuerzo y recursos.
La hora de elegir que el número de LEDs a través de él es mucho más fácil hacer las cosas un múltiplo de 8, así que todo puede ser manejados de la misma manera. Hay una fila en mi sombrero que debe ser encendido y apagado por el Arduino directamente y es una incomodidad para ocuparse.
Supongo que un fondo básico en soldadura antes de intentar esta compilación. Si nunca han soldado antes de que este proyecto va a ser duro y muy largo.
Piezas:

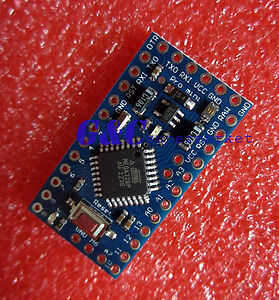

+ Mircocontroller: Arduino Pro Mini, nada podría utilizarse pero he crecido como el Mini Pro por su tamaño y facilidad de uso. Además se puede encontrar para barato en ebay.
+ Programador: Necesitarás y FTDI cable o breakout Junta o similar programador USB para programar el Aruino Pro. Si usted elige un Arduino Uno, entonces no necesita un programador. Si tienes un Arduino puede ser utilizado como un programador, si es necesario comprar un cable FTDI será mucho más fácil y más rápido.

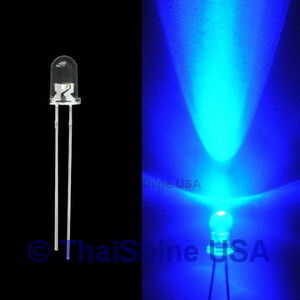

+ LEDs: Ebay... Buscar y encontrar su elección de color y tamaño. Usé 3mm azul que no se difunden. Recomiendo comprar la difusa porque hacen un trabajo mucho mejor no te ciegan al mirar directamente el sombrero. Aunque soy barato y no difundió aún buen aspecto.
+ Potencia: compré un soporte de 4 pilas AAA de shack de radio. Me encanta que un interruptor se construye y sólo $3. Un 9V trabajar pero no duran tanto y conectado a un regulador que se utilizará. AA proporcionar más amperios hora así si es lo que quieres y no importa el peso luego recogerlos. Usted realmente necesidad de 3V para ejecutar el sombrero tan poco como 2 AA o AAA funcionaría muy bien.
+ Cambio de registros: tuve un lote grande de encargo 74HC595 breakout boards de SeeedStudio y ellos trabajan mucho para componentes SMD. No hay hacer mientras estás práctico con un soldador DIP y algunos proto board un gran trabajo.

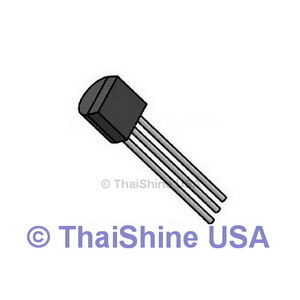

+ Transistores: PN2222 son ideales para proyectos LED, comprar un lote fuera de ebay y divertirse.
+ Resistencias: he usado resistencias de ohm 402 porque estaban baratos en Newark. Nada entre 200 ohmios y 500 ohmios funcionarán. Mayor los ohmios más tiempo durará la batería. También necesitarás algunos resistentes de 10K ohmios para los botones.
+ Condensador: Por su siempre buena a lanzado en un condensador, especialmente cerca de su microconroller e importante de circuitos integrados. He utilizado 10pF, puede bajarse un pack mixto de shack de radio y utilizar cualquiera de las personas. Los condensadores ayudan a suavizar las variaciones rápidas de corriente que mircrocontrollers pero en el sistema.

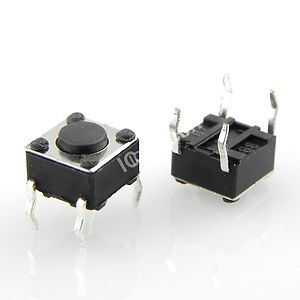

+ Botones: Comprar, rescatar algunos, no importa dónde usted conseguirlos dip estándar pulsadores son todo lo que necesitas.
+ Alambre: Un proyecto limpio y sencillo es feliz. Cinta cable mirar mucho mejor y ser menos desordenados que usando el cable individual.
