Paso 3: La electrónica

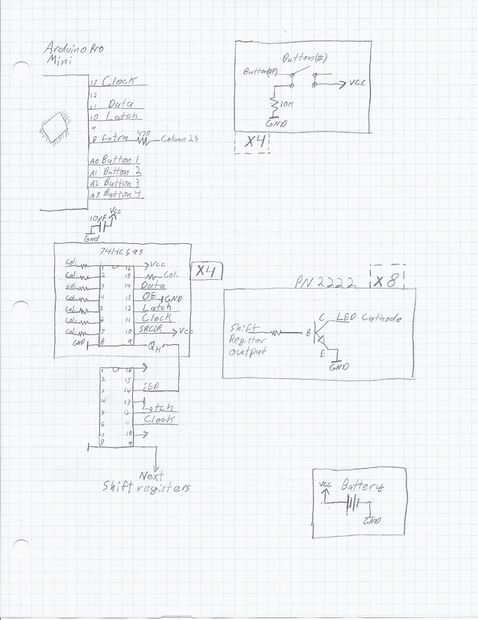

Estos son los pins:
Pin 13 de Arduino---> Pin de reloj
Arduino pin 11---> Pin de datos Serial
Arduino pin 10---> cierre Pin (RCLK)
Para las entradas de los botones se encuentran en A0-A3.
Y un extra pin LED se encuentra en Arduino pin 8, ya que 25 no es un múltiplo de 8.
En cuanto a los registros de cambio las salidas están conectadas a resistencias que luego se conectan a las columnas de LED.
Un registro de desplazamiento es conectado a los transistores de PNP a través de resistencias y luego conectado a las filas de LED.

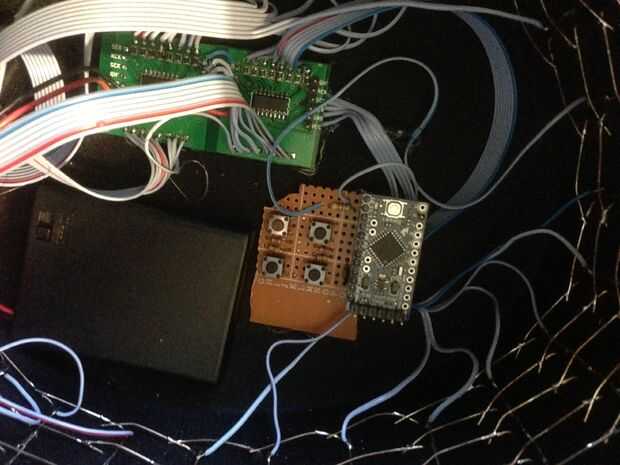

Por desgracia perdí los archivos para la placa que he utilizado para los registros de cambio de montaje en superficie, pero es lo suficientemente simple como extraer la forma de la hoja de datos.
Los registros de desplazamiento están encadenadas para que la Qh' salida de uno es la entrada de datos de la siguiente. La última tiene los transistores de PNP.
