Paso 5: Enciende como el cuatro de julio

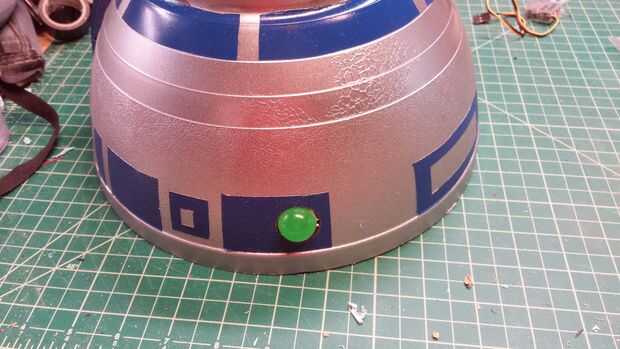

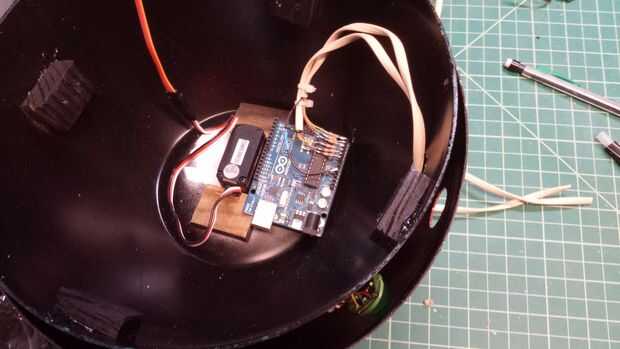

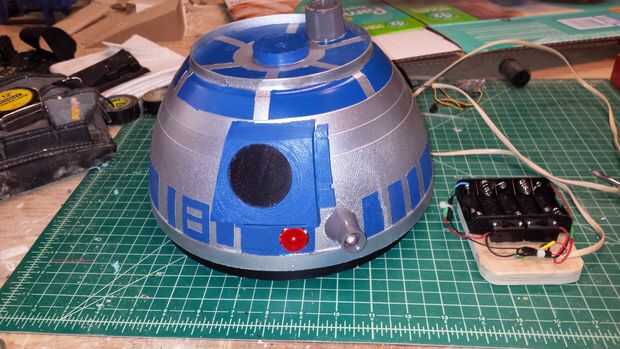

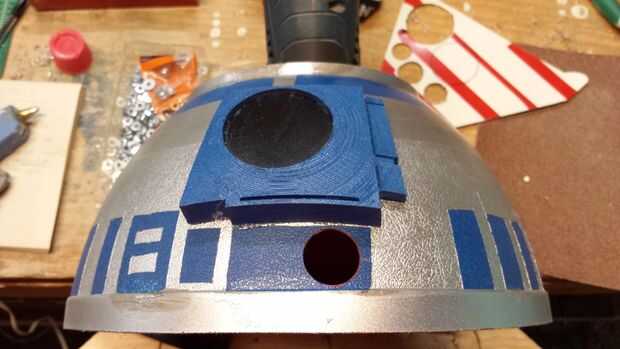

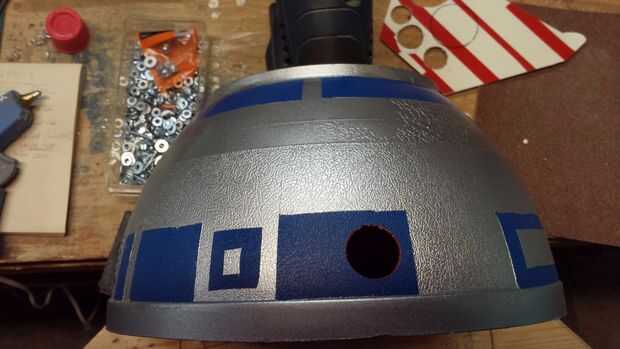

La cúpula tiene tres luces, todo controlado por Arduino. Utilicé un 20 mm rojo LED para la luz delantera, un 20 mm verde LED para la luz de lectura y 10mm LED azul para el holoproyector frontal.
Los puristas de R2-D2 burlan me para usar rojo en vez de azul para el frente claro y verde en vez de amarillo para la luz trasera. Relajarse, y ' ALL. Si usted esta ahora esperando pantalla-precisa, pues, Umm... yeah. Comer una galleta. Son realmente buenos. La gente bonita de paso 3 obtuvieron tubería de una panadería de gluten-libre orgánica de origen local.

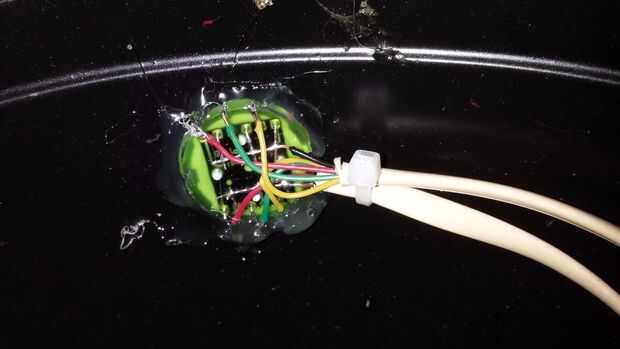

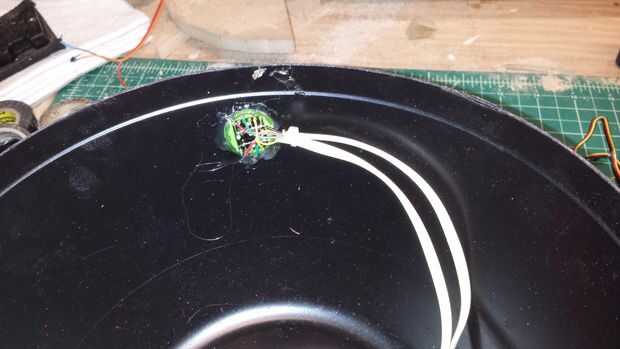

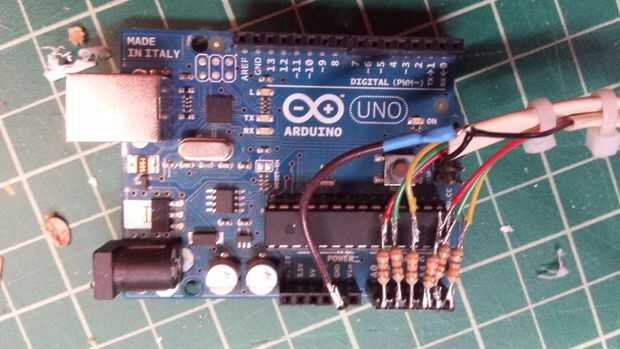

No realizarlo cuando compré el 20mm LEDs rojo y verde, pero son cada realidad seis independientes LEDs globbed juntos en una gota más grande de plástico. Esto significaba que podía controlar cada uno de los LEDs internos por separado para dar todo un efecto de "chispa" moteado. Así que cableado les con eso en mente (véase los cuadros 5 y 6). Usé algunos hilos de cable telefónico chatarra para la mayoría de mi cableado aquí. Ver uno de los cuadros de cómo salvé espacio soldando las resistencias de 330 ohmios limitador de corriente directamente a las cabeceras de pin que se enchufe en el Arduino.

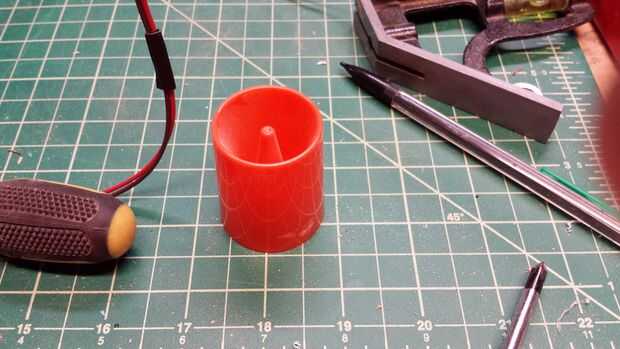

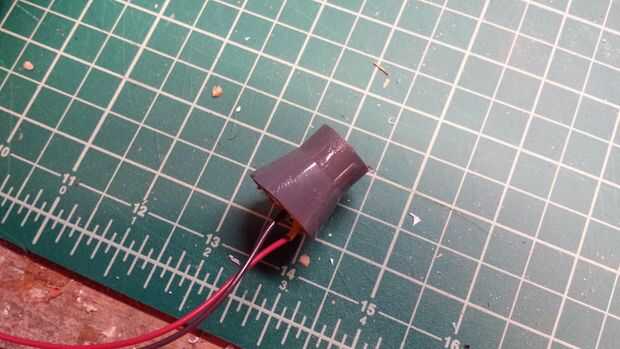

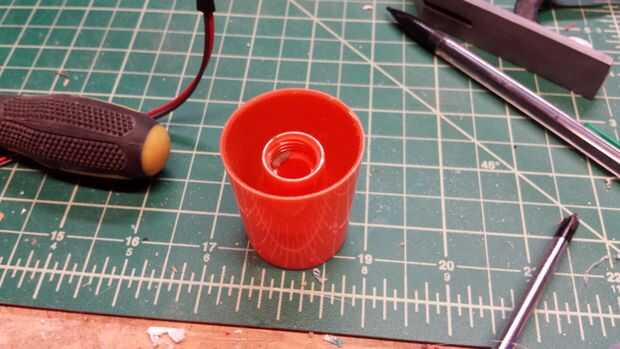

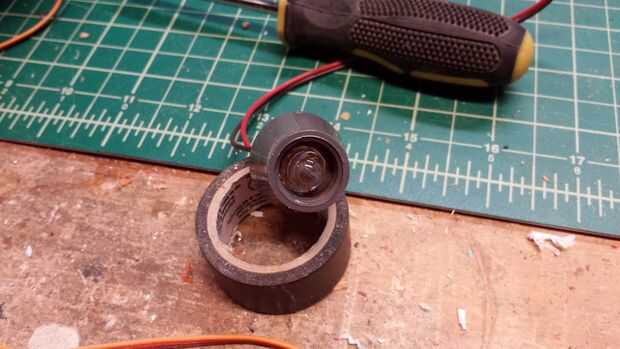

Se realizó el holoproyector frontal de la tapa de un tubo de presión de relleno de madera que se había secado (ver las tapas de lo que parecían originalmente en las 2 últimas fotos). A menudo mantengo tapas de los envases para fines como este (por ejemplo, tapones de tubos de crema dental hacen perillas excelente "panel de control").
