Sombrero de la rima (2 / 8 paso)

Paso 2: Crear un Plan de

empecé con la idea de un sombrero que podrás llevar durante una hora del cuento con niños pequeños.  Cuando se expone a la luz (elevación de hoja de fieltro de la flor) el sombrero enciende y juega una melodía de la rima como un divertido apoyo para la lectura de cuentos.  I usado o aprendido de código de ejemplo sano de Leah Buechley, código de Sensor de luz de Casey por su noche y día juguete, código de oscuro-Be-Gone de Alyson y de Leah Buechley LED Tricolor.  Terminé con un código que hizo mi sombrero enciende y juega María tenía un corderito (ver abajo).

Conecte su FTDI y batería a la placa principal y coonect a tu ordenador con el cable USB.  Sube tu código.

/*
Sombrero de la rima
Liz Huessy
Marzo de 2014
*/
int ledPin =
int ledPin = A3;  El pin LED blanco está conectado al pin A3
redPin int = 10;  El pin rojo del LED está conectado al pin 10
bluePin int = 9;  El pin azul del LED está conectado al pin 9
int greenPin = 6; / / el pin LED verde está conectado al pin 6
tierra de int = 11; El PIN 11 es el conector de tierra
int speakerPin = A2;     El altavoz está conectado al pin digital A2
int sensorPin = A4;     El sensor de luz está conectado al pin A4
int sensorValue;     Variable para almacenar el valor que viene desde el sensor

void setup()
{

pinMode (speakerPin, salida);     Establece este pin sea una salida
pinMode (A3, salida);  Establece este pin sea una salida
pinMode (10, salida);  Establece este pin sea una salida
pinMode (9, salida);  Establece este pin sea una salida
pinMode (6, salida);   Establece este pin sea una salida
pinMode (sensorPin, entrada); //
pinMode (tierra, salida);
digitalWrite (tierra, baja);  Alimentación al pin 11 (tierra) se apaga

}

void loop() / / se ejecuta en un bucle
{

sensorValue = analogRead(sensorPin);     Leer el valor del sensor
Delay(100);     Retardo de 1/10 de segundo

Si (sensorValue < 20) / / si es oscuro, apagará todos los LEDs
{
digitalWrite (6, bajo);
Delay(750);
digitalWrite (9, bajo);
Delay(500);
digitalWrite (10, bajo);
Delay(500);
digitalWrite (A3, LOW);
Delay(500);
}
Else {//If no es oscuro, vuelta verde y azul LED y play la melodía, entonces encender el LED rojo y blanco
digitalWrite (6, alto);
Delay(500);
digitalWrite (9, alto);
Delay(500);
Scale();     Llamar a la función scale()
Delay(1000);     Retardo de 1 segundo
digitalWrite (10, HIGH);
Delay(500);
digitalWrite (A3, alta);
Delay(500);

}
}
void beep (unsigned char speakerPin, int frequencyInHertz, timeInMilliseconds largo) / / el sonido que produce la función
{
int x;
delayAmount largo = (long)(1000000/frequencyInHertz);
loopTime largo = (long)((timeInMilliseconds*1000)/(delayAmount*2));
para (x = 0; x < loopTime; x ++)
{
digitalWrite(speakerPin,HIGH);
delayMicroseconds(delayAmount);
digitalWrite(speakerPin,LOW);
delayMicroseconds(delayAmount);
}
}

escala vacío () //Play María tenía un corderito
{
BEEP(speakerPin,2637,500);  E
BEEP(speakerPin,2349,500);  D
BEEP(speakerPin,4186,500);  C
BEEP(speakerPin,2349,500);  D
BEEP(speakerPin,2637,500);  E
BEEP(speakerPin,2637,500); E
BEEP(speakerPin,2637,1000); E

BEEP(speakerPin,2349,500);  D
BEEP(speakerPin,2349,500);  D
BEEP(speakerPin,2349,500);  D
BEEP(speakerPin,2637,500);  E
BEEP(speakerPin,2637,500);  E
BEEP(speakerPin,2637,1000);  E

BEEP(speakerPin,2637,500);  E
BEEP(speakerPin,2349,500);  D
BEEP(speakerPin,4186,500);  C
BEEP(speakerPin,2349,500);  D
BEEP(speakerPin,2637,500);  E
BEEP(speakerPin,2637,500); E
BEEP(speakerPin,2637,1000); E

BEEP(speakerPin,2637,500);  E
BEEP(speakerPin,2349,500);  D
BEEP(speakerPin,2349,500);  D
BEEP(speakerPin,2637,500);  E
BEEP(speakerPin,2349,500);  D
BEEP(speakerPin,4186,1000);  C
BEEP(speakerPin,4186,1000);  C
}

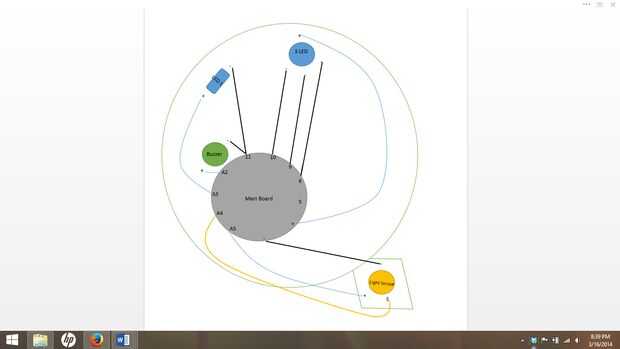

Una vez que había escrito mi código, lo siguiente que hice fue crear un diagrama de mi e-textile, mostrando las conexiones exactas y el diseño de mi circuito, asegurándose de que no negativas y positivas las líneas atravesado y que cada LED, el zumbador y el Sensor estaban bien conectado.
Es muy importante completar este paso antes de desarmar las piezas Lilypad!
