Paso 2: Conectar sus componentes de
Antes de empezar esta sección, es importante tener en cuenta que...
- DEBE soldar los pines en el mínimo de 9. Tener clavijas sueltas hará que la conexión al bus i2c a fallar.
- Añadir las librerías de Pololu para el mínimo a la ubicación de instalación del software de Arduino
- Por favor vaya a través de los pasos de "Getting Started" en la Página Web de PJRC.
- Usted tendrá que instalar la Teensyduino, que instalará todos los archivos necesarios que necesita utilizar, a saber...
- la pila de perfil HID
- el controlador serie Virtual
- el software Teensy real
- Le aconsejamos que usted realmente aunque ande a por lo menos algunos de los programas de ejemplo en la página web PJRC.
- Usted tendrá que instalar la Teensyduino, que instalará todos los archivos necesarios que necesita utilizar, a saber...
Gran. Permite empezar (realmente)!

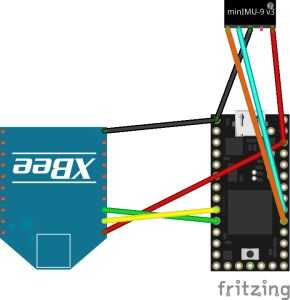

Si estás en un protoboard, siga las instrucciones a continuación y omitir el paso siguiente. Si desea utilizar un PCB modificado para requisitos particulares, el siguiente paso le proporcionará los archivos para conseguir tu propio PCB hecho.
- Teensy 3.3V se conecta al pin 1 del módulo Bluetooth
- Teensy Pin 7 (RX3) se conecta al pin 2 del módulo de Bluetooth
- Teensy Pin 8 (TX3) se conecta al pin 3 del módulo de Bluetooth
- Teensy GND se conecta al pin 10 del módulo de Bluetooth
El módulo Bluetooth se realiza, tiempo de la IMU!
- Teensy 3.3V se conecta a VDD el mínimo-9
- Teensy GND se conecta a GND en el mínimo-9
- Teensy Pin 19 (SCL) se conecta a SCL en el mínimo-9
- Teensy Pin 18 (SDA) se conecta a la SDA en el mínimo-9
- Dejar el pin Vdd del mínimo-9 sin usar. Si le sucede al utilizar una fuente de alimentación mayor a 3,3 voltios, tendría poner aquí. No son, puesto que esto está conectado a la Teensy fuente de 3.3V pin.
Si desea utilizar una batería de...
- Conecte una pata del conector JST a Vin y el otro a GND en el Teensy. Tendrá que prestar atención a las conexiones de la batería para asegurarse de que usted no pasan por su tierra y Vin.
- El conector JST realmente encaja en un tablero normal, pero la conexión es un poco dudoso. Pudimos tomar un alambre trenzado y Inserte los pasadores de seguridad al mismo tiempo para ayudar a la conexión.
