Sombrero MCP3008 frambuesa Pi Breakout (2 / 2 paso)

Paso 2: Montaje del breakout del ADC.

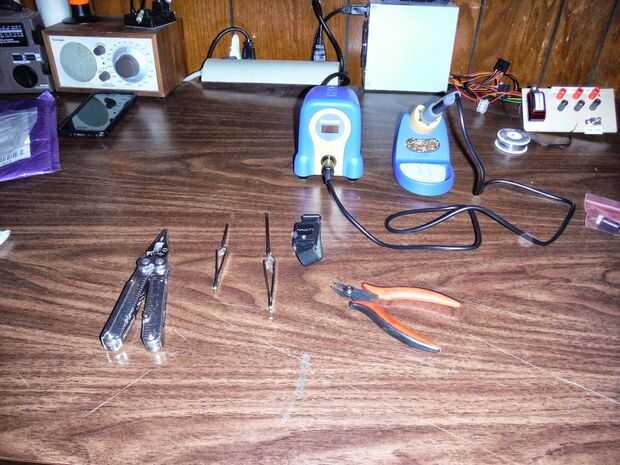

Herramientas que se utilizan.

• Soldadura de hierro
• Plyers de nariz de aguja
• Pinzas de abrazadera
• Anti estática de la correa.
• Cortadores de alambre pequeño.
• prensa electrónica (Panavised, vise dremel, 3 manos)

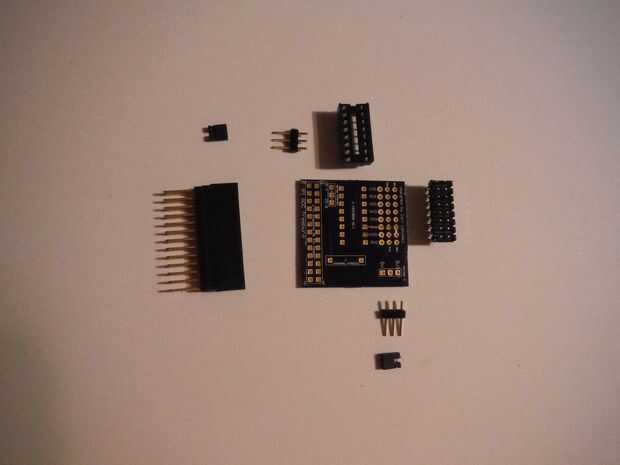

Como puede observar en el segundo cuadro lo bastante dispuestos a un despiece de los componentes. en lugar de la resistencia lo primero que hice fue un puente para el carril de tierra de alambre duro. Si utiliza una placa de V3 de 123dCircuits puede omitir esa parte. Estoy tomando en cuenta algunas de las cosas que aprendí soldadura éste encima de así que usted puede notar que las cosas parecen fuera del orden de las fotos.

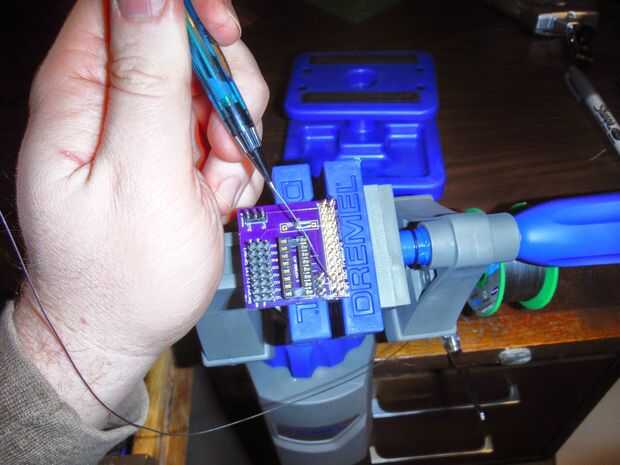

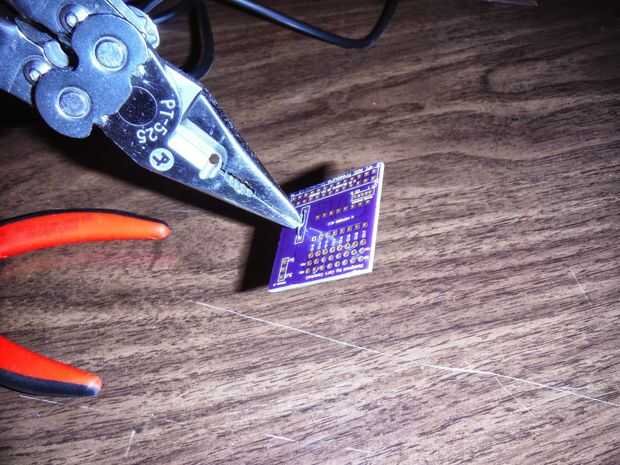

1. Soldar un puente de alambre en lugar del resistor desplegable indicado en la placa v2. (if saltada v3)

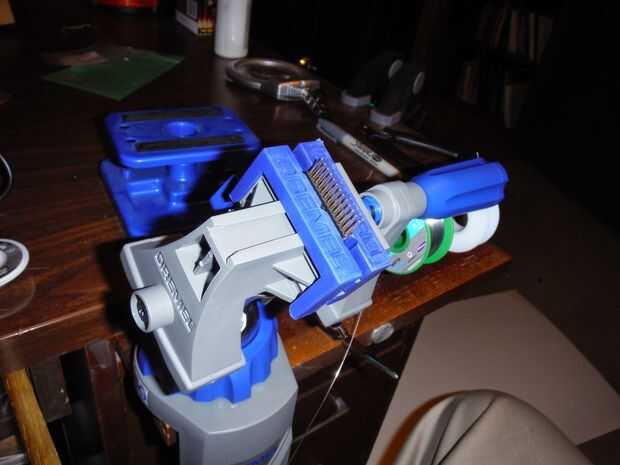

2. Coloque la cabecera de apilamiento en el tornillo / 3 manos.

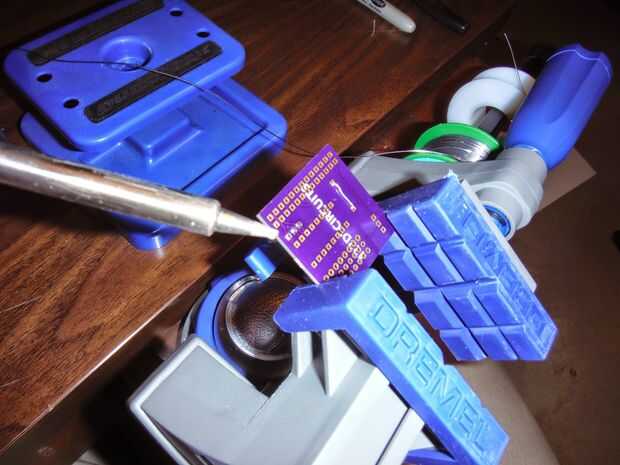

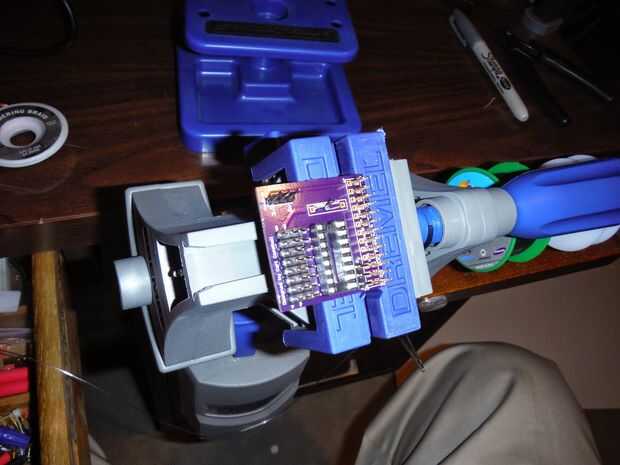

3. Coloque el tablero sobre el lado de la máscara de encabezado apilamiento arriba y soldar cada uno de los 26 pines.

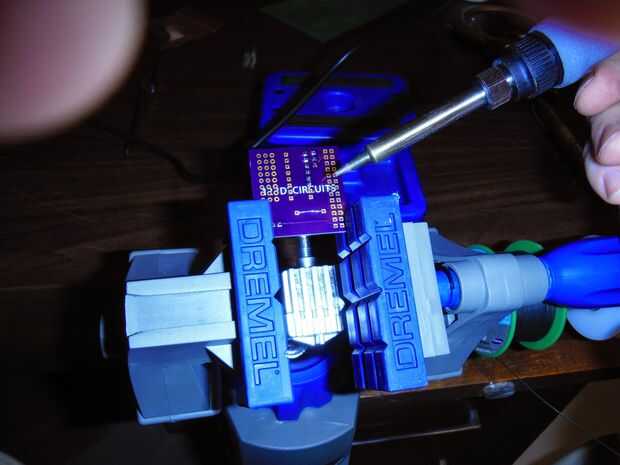

4. Coloque los 3 pins para el Canal Seleccione puente junto al paso por la cabecera y la soldadura en la parte inferior.
5. Colocar la MCP3008 con la muesca de orientación pin 1 a pin 1 de la cabecera de 26 pines. (o 0 en la máscara)
6. La soldadura de los 3 sets de 8 pernos para canales de entrada analógica 0-7 el carril positivo, entonces el carril negativo.
7. Soldar los 3 pines finales para el puente de poder seleccionar.

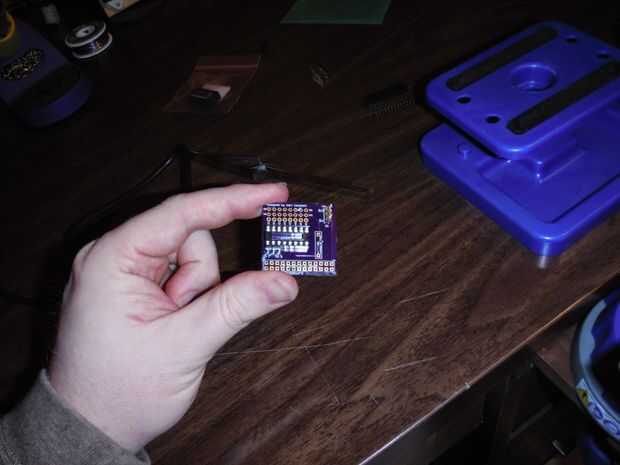

8. Después de todo se enfría. Coloque el Jumper Shunts en Ch 0 para el bus SPI y 3v3 para la barra de energía central de 3v.
9. Experimentar y enseñar a otros.
