Sonda de pozo HeaterMeter (6 / 7 paso)

Paso 6: Paso opcional: válvula Servo añadir

El HeaterMeter funciona bien sin el servo, butI pensé Qué diablos--quiero algo real, así que este añadido.

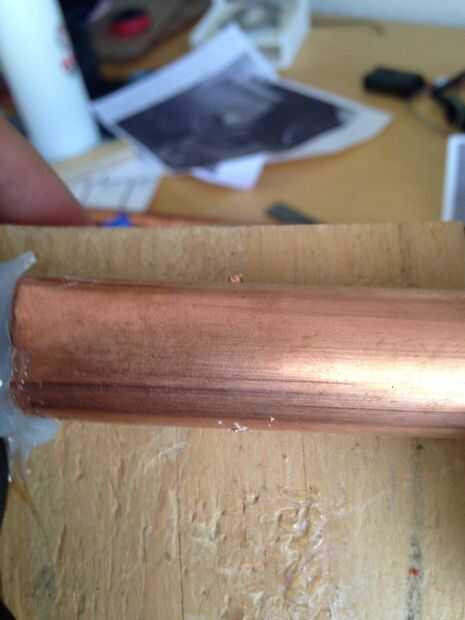

Empezar por taladrar un agujero de 5/16" en el tubo de cobre por ambos lados sobre a medio camino entre el ventilador y el panel. Tenga cuidado al hacerlo para asegurarse de que no presione demasiado el tubo de cobre--se mantiene en su lugar con silicona. (primera foto). Presentar a ambos lados del agujero para deshacerse de la scragglies.

Luego cortar un trozo de alambre de cobre calibre 10 aproximadamente 4" de largo. Curva 90 grados 1/2" de un extremo. Deslizarse por el tubo de cobre de la parte inferior y doblar el alambre de 90 grados en el otro lado del tubo de cobre por lo que el lado largo es hacia "Arriba" (ver la foto, el lado largo se conectará con el servo).

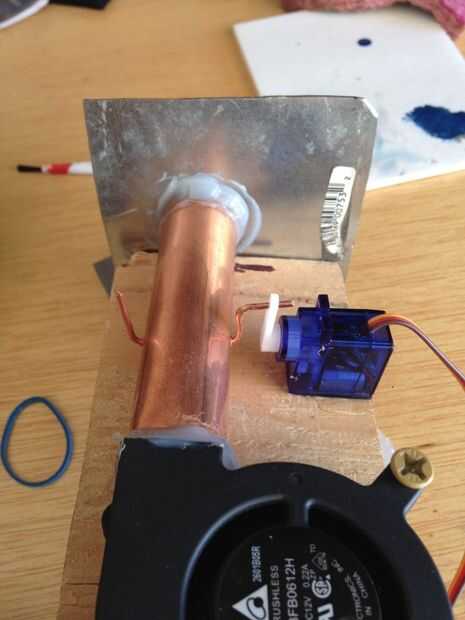

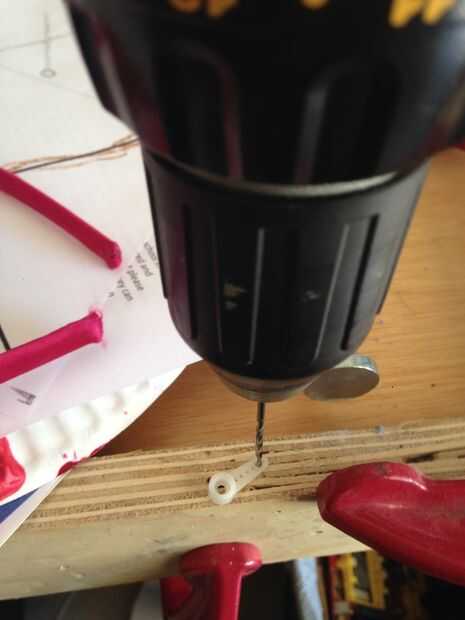

Para conectar el servo, el primer taladro un agujero de 5/16" para ampliar el segundo agujero del extremo del servo brazo (ver imagen). Cortar las lengüetas/alas del servo con la dremel para que nosotros podemos montar al ras a la madera contrachapada. Doblar el alambre de cobre hacia donde colocará el servo (véase el cuadro) y el servo a la madera contrachapada de pegamento caliente para que el eje del agujero en el tubo de cobre se alinea con el eje del servo. Puede que necesite ajustar el servo cola punto para que estos estén alineados correctamente. El brazo del servo el punto arriba (esto es importante ya que va a ser la orientación inicial de la válvula cerrada)

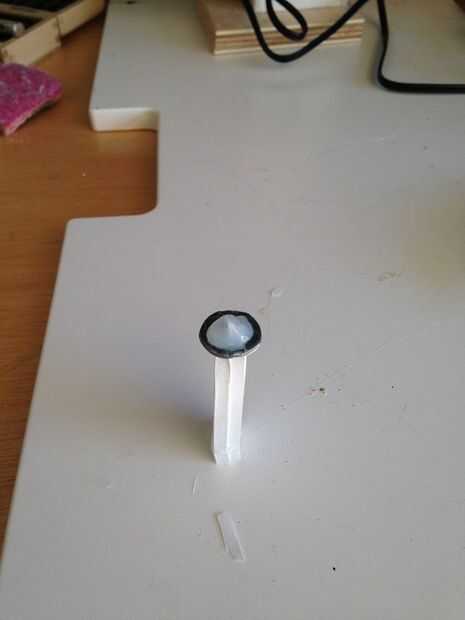

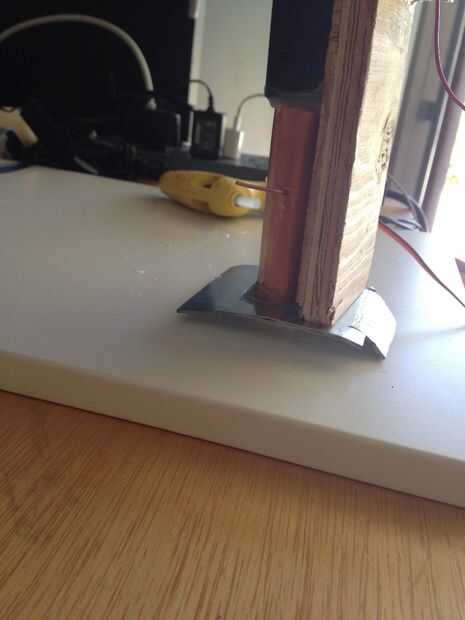

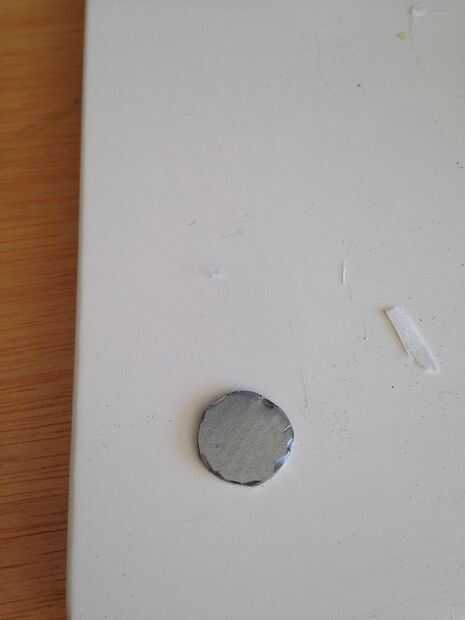

A continuación, debemos cortar el círculo de octavos de final por lo que cabe dentro del tubo de cobre. Utilice el archivo dremel y metal para que sea el tamaño y la forma. Tenga mucho cuidado cuando se trabaja con herramientas de corte y metal pequeño. NUNCA tengo el metal con la mano, utilice una abrazadera o algo para sujetar a un trozo de madera al corte/presentación. Utilizaremos silicona para unir esta "moneda" para el alambre de cobre que hace la válvula. Para ello, puse la moneda en la parte superior un soporte improvisado (utilicé un bloque de cartón pluma) para sostener la moneda firmemente contra el cable de cobre. El soporte debe ser exactamente la altura del borde del panel para el alambre de cobre. Luego puse una gota de buen tamaño de silicona en la parte superior la moneda derecha en el medio, asegúrese de que no llega a los bordes y se reclinó la moneda en la parte superior del soporte. Suavemente Deslice la moneda para arriba en el tubo de cobre y reposar el tubo/panel/ventilador en la parte superior por lo menos una hora por lo que establece la silicona.
