Sonda de pozo HeaterMeter (7 / 7 paso)

Paso 7: Montar al conector Ethernet

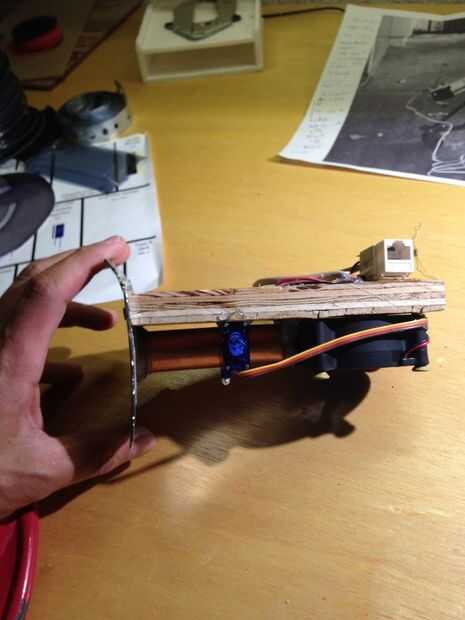

Mientras que el secado de la silicona, le instale un un poco de cable de puente u otro cable para el servo termina. El seguimiento de que alambre se une al marrón (tierra), rojo (alimentación) y cables naranja (señal). Utilicé cable Cat 5 y había forrado marrón (Servo) - Brown (Cat5), rojo (Servo) - blanco/naranja (Cat5) y naranja (Servo) - naranja (Cat5).

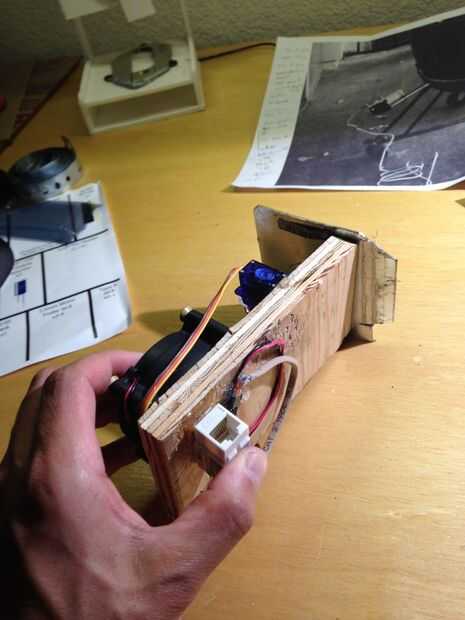

Corte el cable de puente para ser unos 6" de largo. Luego en el otro lado, utilice la herramienta de empujar hacia abajo para poner los cables del ventilador y el servo en el conector de ethernet:

-Ventilador (negro)--Pin 4 (GND)

-Ventilador (rojo)--Pin 5 (golpe)

-Servo Brown (marrón de Cat5) - Pin 4 (GND)

-Servo rojo (Cat5 blanco/naranja) - Pin 3 (+ 5V)

-Servo naranja (CAT 5) - Pin 6 (SERVO)

Después de que éstos se empuja hacia abajo, ponga la tapa en el conector.

Después de la silicona se seque, utilice caliente cola para el conector de ethernet y los cables. Enchufe ahora el cable ethernet en el conector Ethernet de la PCB personalizado (no el uno en el Raspberry Pi!) y el otro extremo en la toma de que usted sólo montado.

Cuando se conecta en el HeaterMeter, el deberán twist y el ventilador debe encenderse!

Probablemente usted necesitará configurar su servo de HeaterMeter. Inicie sesión en el panel de configuración de HeaterMeter y ajustar el servo de 950-1950. Poner el HeaterMeter en modo Manual (ver el manual para ver cómo) y el ventilador hasta 0%. Al 0%, el brazo del servo se debe señalar enseguida de la madera contrachapada. Para ajustar el servo, utilice un destornillador pequeño pop el brazo y luego apuntar en la dirección correcta después de pop en.

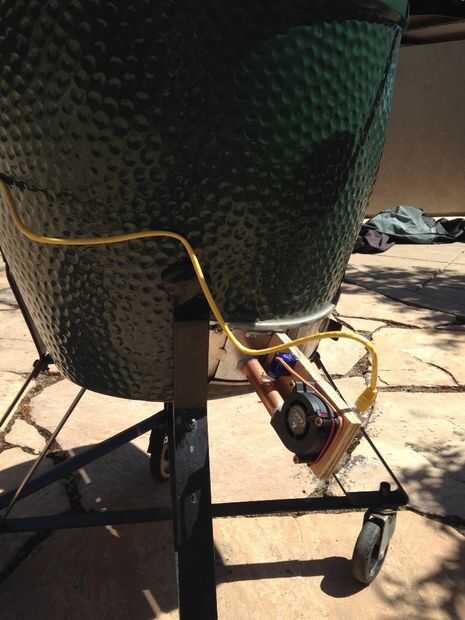

Montaje en la parrilla, montar el termopar en el orificio de la parrilla y listo a ER.

Usted, mi amigo, listo! FELICIDADES.
