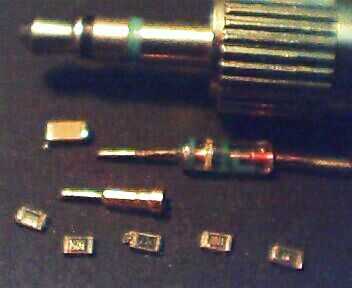

Paso 1: Las partes
Un diodo. Punto de contacto de germanio, OA79 o 1N34 es la opción preferida y tradicional. Pero un moderno sustituto será un schottky diodo (oro en condiciones de servidumbre). Éstos tienen una baja tensión hacia adelante, por debajo de 250 milivoltios o menos, versus los 600 o tan de los diodos de silicio.
Unos condensadores, tipo, valor no crítico, de la viruta alrededor de 1 nf a 100 nf. (o 1000 pf a 0,1 μF)
Un resistor, 1 Megohm.
Un conector de auriculares estéreo.
Uno de los pines de un zócalo del IC pin dado vuelta. Esto forma el extremo 'hot' de la sonda, de modo que varios pines se pueden insertar para sondear. Un trozo pequeño de una aguja para una labor exploratoria. Un trozo de alambre soldada a la placa de circuito cuando se utiliza para templar sesión, requiriendo que en el lugar durante mucho tiempo.
El circuito es tradicional, como a continuación:
C1 R<--||-------/\/\/\/\-------------o + | | --- | ^ | /-\ diode === C2 | | | |<--------------------------------o -
