Sonda de RF (5 / 5 paso)

Paso 5: Poner todo junto

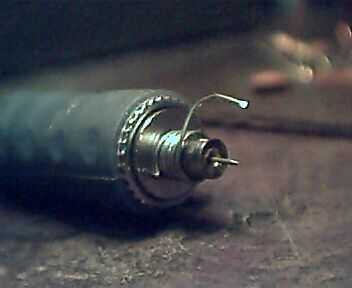

utilicé cinta de teflón para aislar el zócalo pin torneado y el condensador, que tenía que ir dentro del barril del gato. Un poco de jalea de petróleo mantuvo su agujero como superglue se aplicó para mantenerla en posición de llenado para arriba.

Un amigo HAM medido sobre 5pf de capacitancia para este sondeo, que es bastante bueno.

En uso, una sonda afilada se inserta en el zócalo de pines torneados. El cable de tierra es alambre envuelto alrededor del cañón del gato. Esto es necesario mediciones precisas en un ambiente ruidoso.

Espero que esto sea de utilidad a los jamones entre nosotros.
