Sonda de tensión alta DIY para multímetros digitales

estaba en la necesidad de una sonda de alto voltaje para mi multímetro comprobar varios bancos de capacitores y circuitos de carga de alta tensión DC. Después de comprobar para los profesionales, me di cuenta de que podría hacer uno de algunos repuestos de mi laboratorio.

Propiedades generales: resistencia interna DMM: 10M
Máximo voltaje DC DMM: 1000V
Desea máxima tensión medible con esta sonda: 20KV

Lo primero es lo primero: durante la construcción prestamos especial atención al aislamiento adecuado si estás jugando con alto voltaje. Siempre descarga tapas después del uso!

Cosas necesitan para este instructivo:

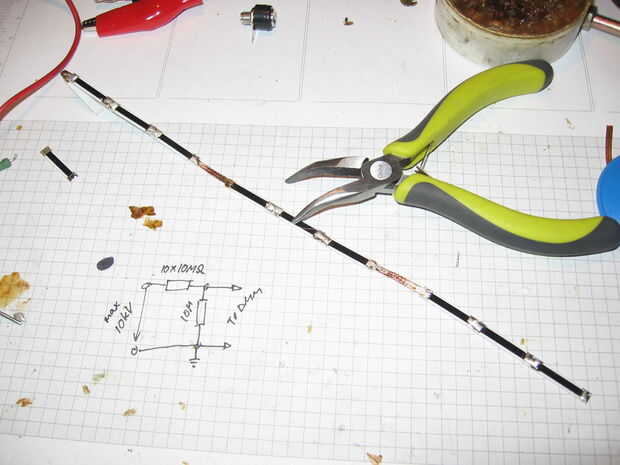

Resistores de alto voltaje de las tapas del horno de microondas (ya he tenido les desmontado para otro proyecto) 10M en base de cerámica.

Tubo termo retráctil - para el aislamiento

Tubo aplicable (Xtra grande sharpie caja u otro marcador de pizarra) - para el cuerpo de la sonda

Doble aislamiento de cableado de alto voltaje

Barra de cobre - la punta

Pinza cocodrilo + plátano tapones - conectividad

Algún poder y herramientas manuales para la operación.
