Sonda de tensión alta DIY para multímetros digitales (1 / 2 paso)

Paso 1:

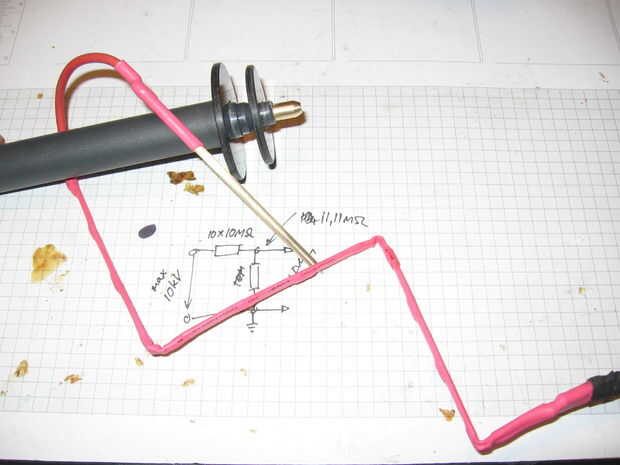

Ya que necesitaba este sondeo para el rango de 20 kV calcula los valores de resistencia necesarios para mi divisor de tensión. En serie se soldadura de 10 piezas de resistencias del ohmio de 10M y 11, 1M en paralelo con la entrada de la DMM. en las fotos puede ver el diagrama. Estos valores me están dando lectura de 1000V en entrada de 20 kV en la sonda.

Primero debe ir a buscar algunos condensadores de microondas. Tenga cuidado con ellos que son clasificados en el 2100VAC!!!!!! Es mortal si te sorprendió. Generalmente uso a tijeras podadoras para cortar el borde superior de, entonces Vierta el aceite mineral y extraiga la resistenc. Usted puede poner el sello de todo nuevo junto con algún relleno de goop el aceite y tiene un bonito gorro alto voltaje DC. De esa manera realmente es rentable ' cuz usted termina con dos piezas utilizables para un movimiento.

Para el cuerpo, que opté por usar un viejo secado sharpie de mega culo gordo. Me sacó las tripas y les descarta. Entonces hice un inserto de cobre al frente para asegurar la aguja de medición (punta) en la sección de nariz (tolerancias apretadas!). Es desmontable, si se necesita servicio.
