Paso 3: Comienza Asamblea
Comenzar por la Junta de orientación para que el extremo sin cortar (el lado con tres agujeros conectados) es la parte inferior. Insertar el IC en la parte superior del tablero con el pin 1 (indicado por un hoyuelo en las Figs. 2 y 3) es en el orificio B53 (las filas y las columnas están marcadas en la parte posterior del tablero). Doblar los pines 1 y 8 ligeramente hacia fuera para sostener el IC en su lugar.
Inserte un puente de alambre en los orificios adyacentes a los pines 5 y 6. Doble los extremos de la parte posterior de la Junta un poco hacia afuera para mantener el puente en su lugar. Repita el paso 3 instalar un puente en los orificios adyacentes a los pines 12 y 13.
Instalar a un puente aislado (cable morado en la Fig. 2) sobre y a través de la IC entre los agujeros Y52 y Z58. Doblar los extremos del puente ligeramente hacia afuera en la parte posterior de la Junta.
Instalar a un puente aislado (cable amarillo en la figura 2) entre los agujeros X51 y Z51. Este puente debe estar doblado hacia el borde más cercano de la Junta a dejar agujero Y51 abrir. Doblar los extremos del puente ligeramente hacia afuera en la parte posterior de la Junta.

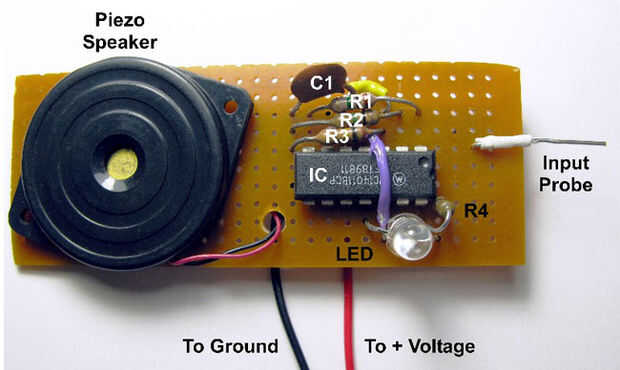

Continuar con la instalación de C1, R1, R2 y R3, como se muestra en la figura 2. Como con los puentes, doblar las puntas ligeramente hacia afuera en la parte posterior de la Junta.
Consulte la figura 2 e inserte R4 a través de los agujeros C56 y B57.
