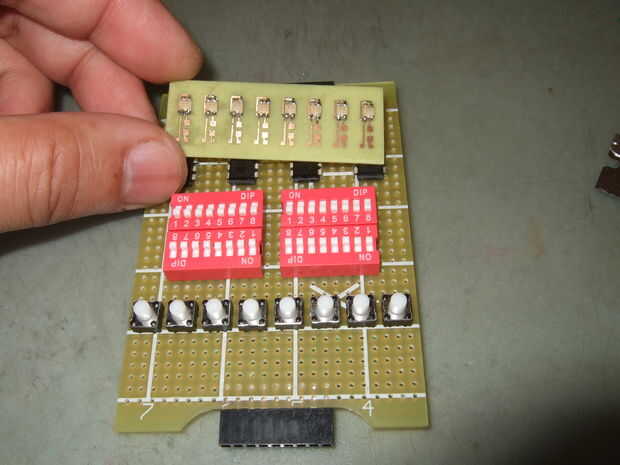

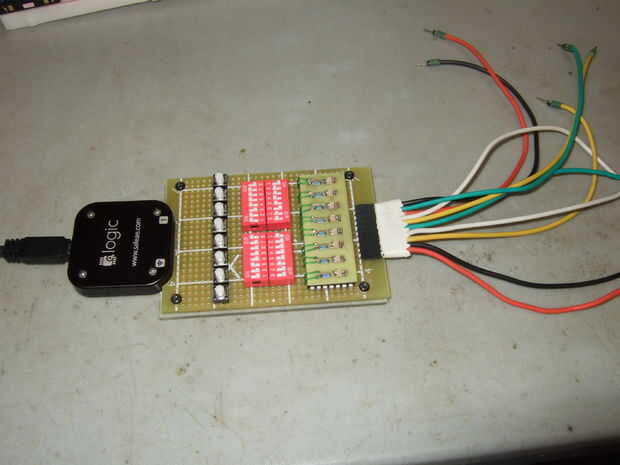

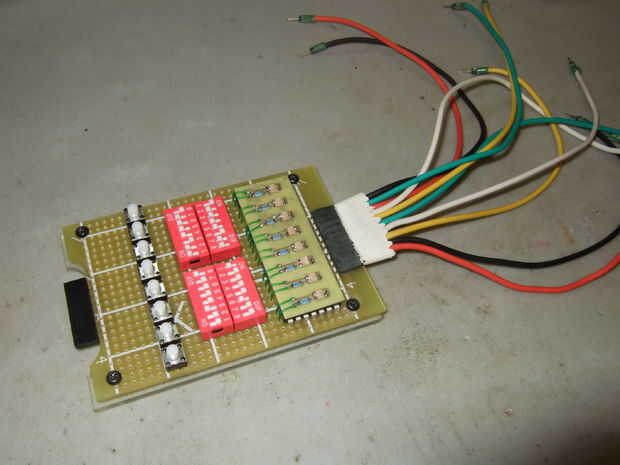

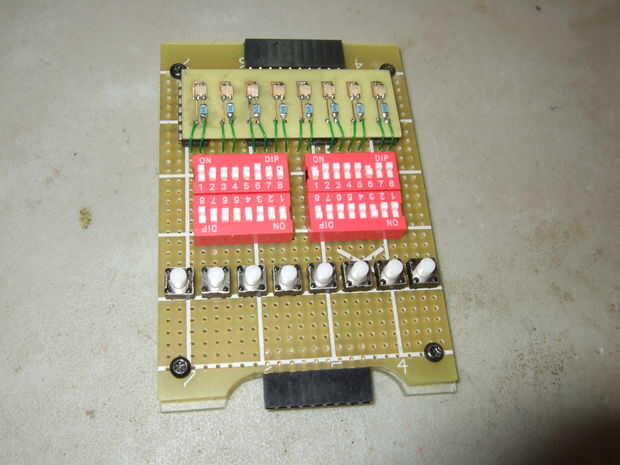

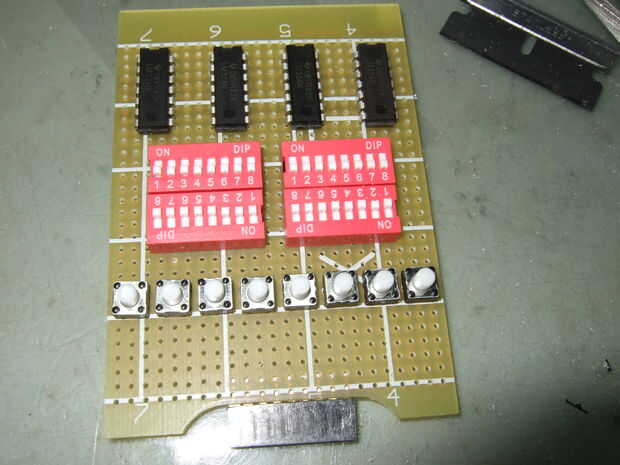

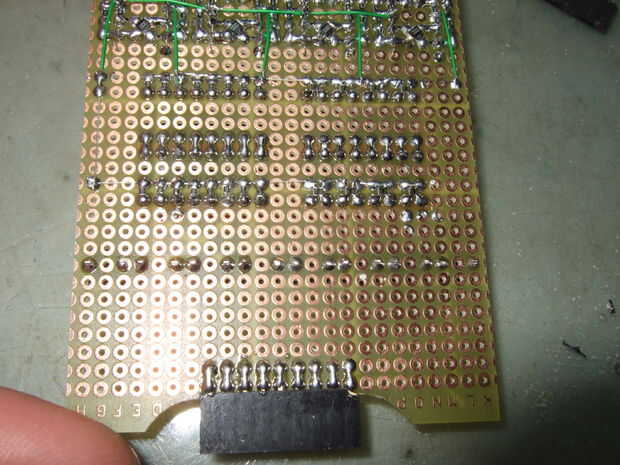

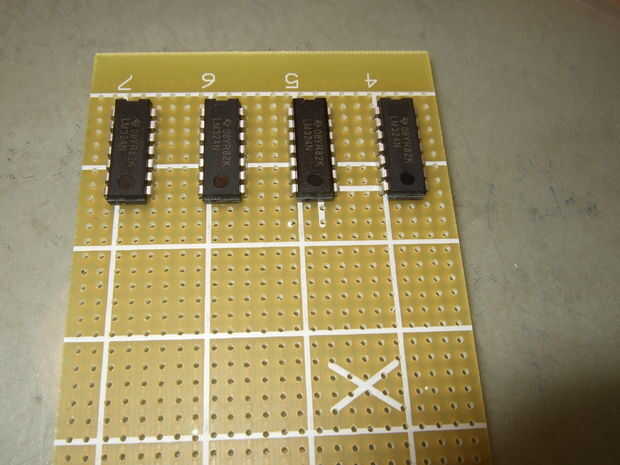

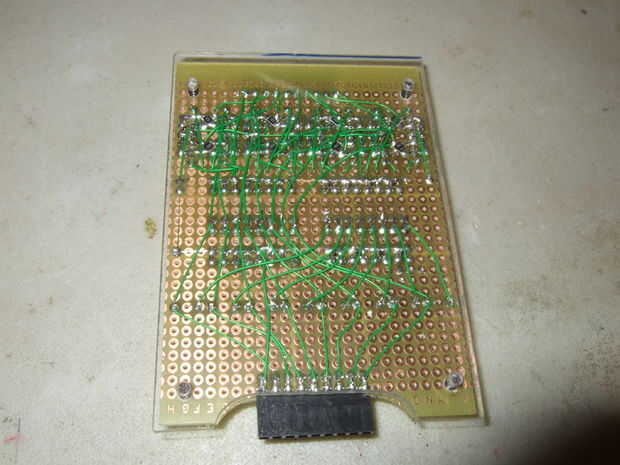

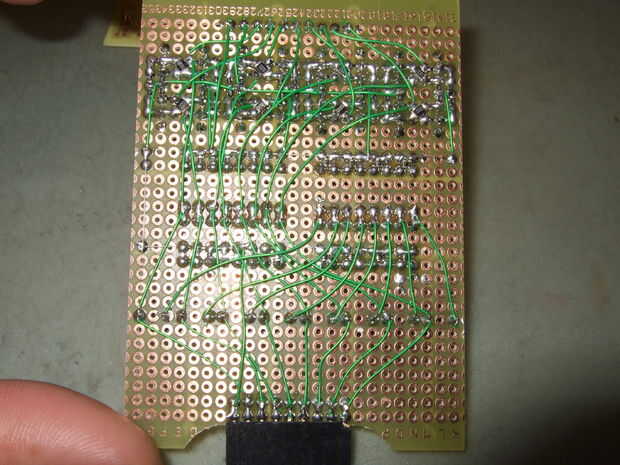

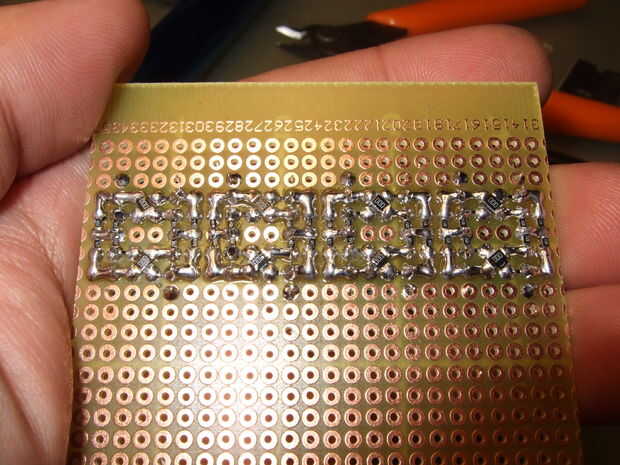

Se hace usando 4 x LM324 cuatro opamps, dándole un total de 8 canales. Uso de 4 interruptores DIP, cada canal tiene un pullup configurable individualmente o desplegable, así como un interruptor táctil que es individualmente configurable en el riel de positivo o de tierra. El mazo de 10 cables tapones en el orificio superior: 1 plomo para cada canal y los otros dos cables de alimentación y tierra. Orificio inferior da acceso a las mismas conexiones, menos el carril positivo - para la conexión fácil a mi analizador lógico de 8 canales.

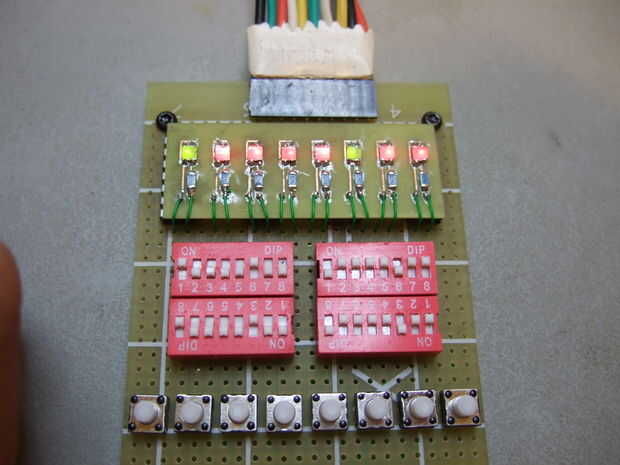

El circuito de la sonda lógica funciona muy bien, pero tiene una limitación. El LM324 no corre muy cerca de los rieles. Necesita sobre 4V antes de los LEDs es claramente visible. Pero funciona bien en 5V.
