Sonda lógica de alimentación (2 / 5 paso)

Paso 2: Recopilar el material

Usted necesitará para este proyecto:

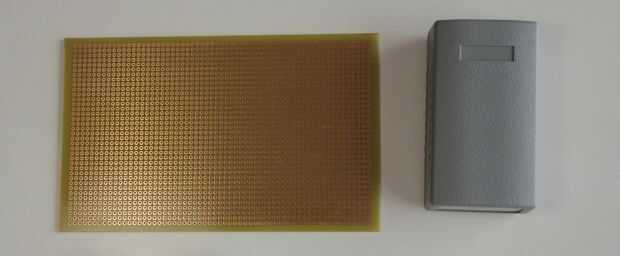

-Cerramientos de la caja

-Placa de circuito perforada

-Electric Wire

-Pinzas de cocodrilo

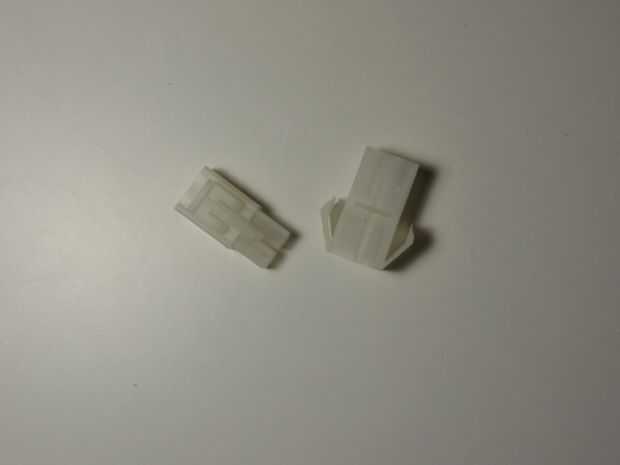

-Conectores de potencia

-Conmutador

-Interruptor momentáneo

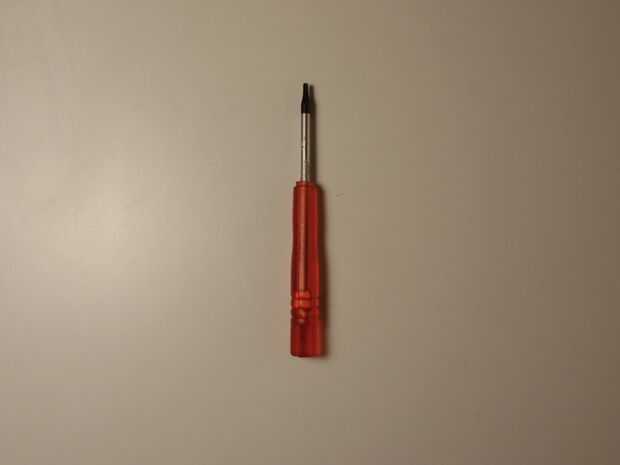

-Destornilador

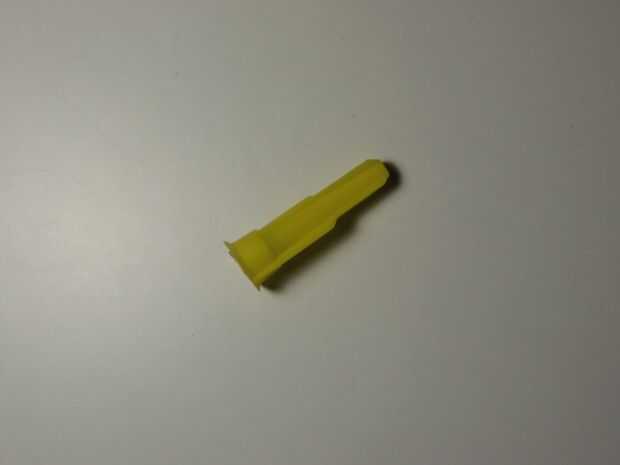

-Cubierta de la boquilla silicona

-Resistencia de ohmios 22

-Resistencia de ohmios 68

-2 x 10 K ohmios resistencia

-2 x resistencia de 1 K ohmios

-Zener de 5V

-2 diodos 1N4001

-Bc 557

-Bc 547

-Relé de 12V

-Led rojo de 5mm

-5mm verde

-2 x Led de 5 mm blanco
