Sonda lógica de Arduino (1 / 20 paso)

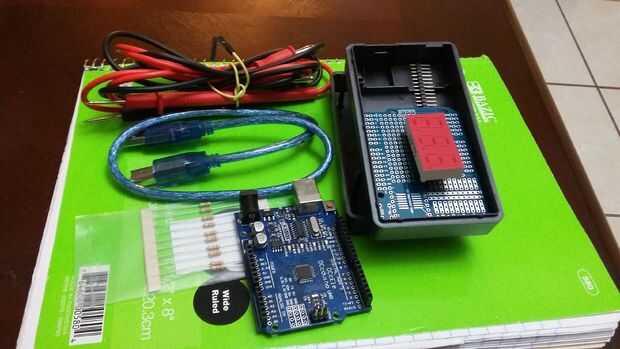

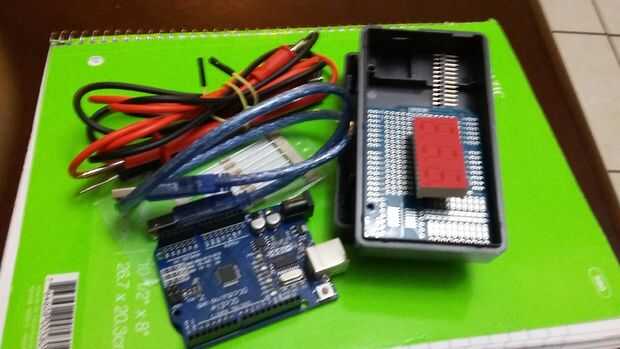

Paso 1: Lista de materiales

1 Arduino Uno Proto Shield (sólo PCB)

1 caja de plástico ABS para placas Arduino - ajustes UNO o MEGA

1 muestra Panel segmentado 3DIGIT 24LED CC naranja 12 pines DIP

1 Arduino Uno R3 DIP edición (Revisión 3)

7 carbono de resistencia de la película 220 ohmios 1/4 vatios 5%

1 resistencia carbono película 10k ohmios 1/4 vatios 5%

1 Conector EXT cabecera 40 posición 2,54 mm Straight Thru-Hole

1 cable rojo

1 Cable USB 2.0 A / B 3 pies negro USB-A macho a USB-B macho

1 batería de 9V rápido con tapón del cañón 2,1 mm
