Sonda lógica de Temporizador 555 (4 / 4 paso)

Paso 4: hecho!

Ahora tiene su propia sonda lógica construida usando un temporizador 555!

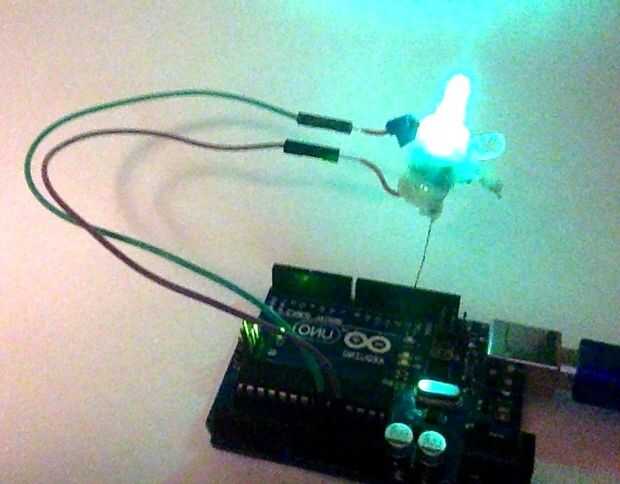

Funciona bastante bien, pero cuando la punta de la sonda queda "flotando" (no conectado a cualquier cosa) se alternará de algo al azar entre 1 y 0, especialmente cuando se toca. Os adjunto un video de medición de 1 y 0 en mi Arduino con el Introdúzca blink.
