Sonda lógica de Transistor dos (1 / 4 paso)

Paso 1: Construir el Curcuit

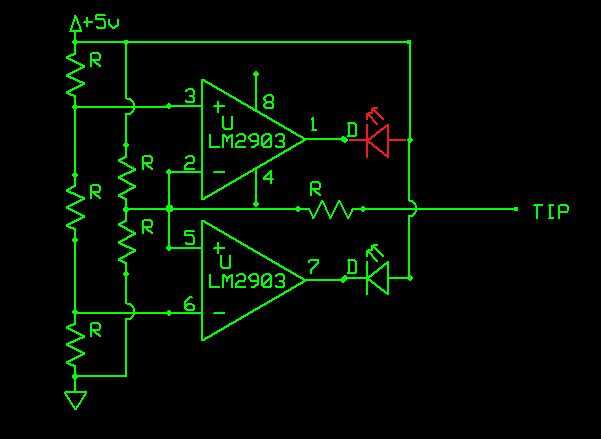

Es una construcción muy simple a diferencia del circuito comparador doble en la segunda foto. El valor de las resistencias R sólo debe ser igual, pero es mejor usar valores bajos (como los 180 ohmios utilicé) porque 180 ohm 10% tolerancia es de ± 18 ohmios, la tierra virtual está muy cerca de la mitad de la fuente

LED: cualquier tipo funcionará muy bien. Utilicé dos 6V muy luminoso claro unos. 3V a 5V rojo y verde unos funcionaría mejor.
Rojo es lógica Hola y se conectaría a lo NPN tan naturalmente verde es bajo y en la PNP.

Valor de ROP depende el LED que utiliza. Don de alta potencia (6V 40mA???) no necesita este resistor pero baja potencia (3V 10mA) tendrá 100 o más ohmios. Trabaja limitando la corriente de base de los transistores y así limmits la corriente pasa a los LED.

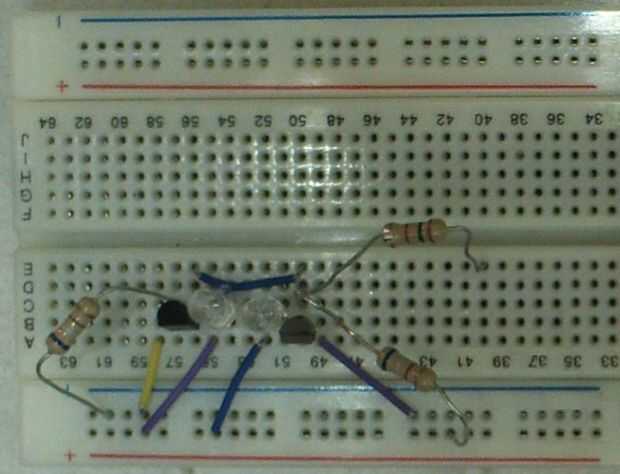

La última foto es el circuito del prototipo.
